muk Zunow-SE
自家製3Dプリントプロジェクト

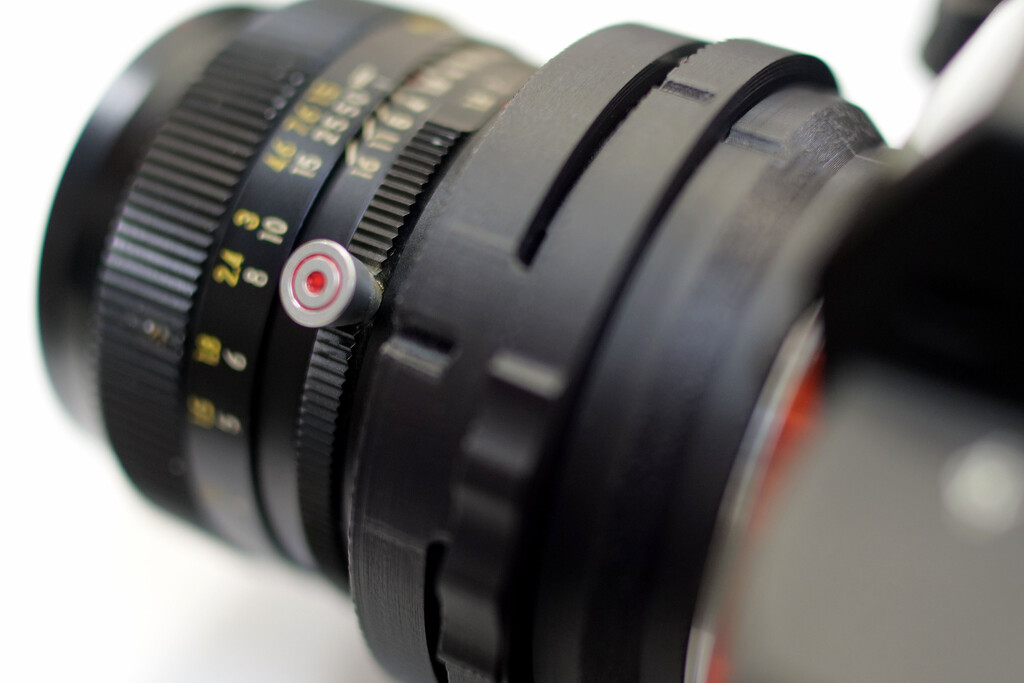

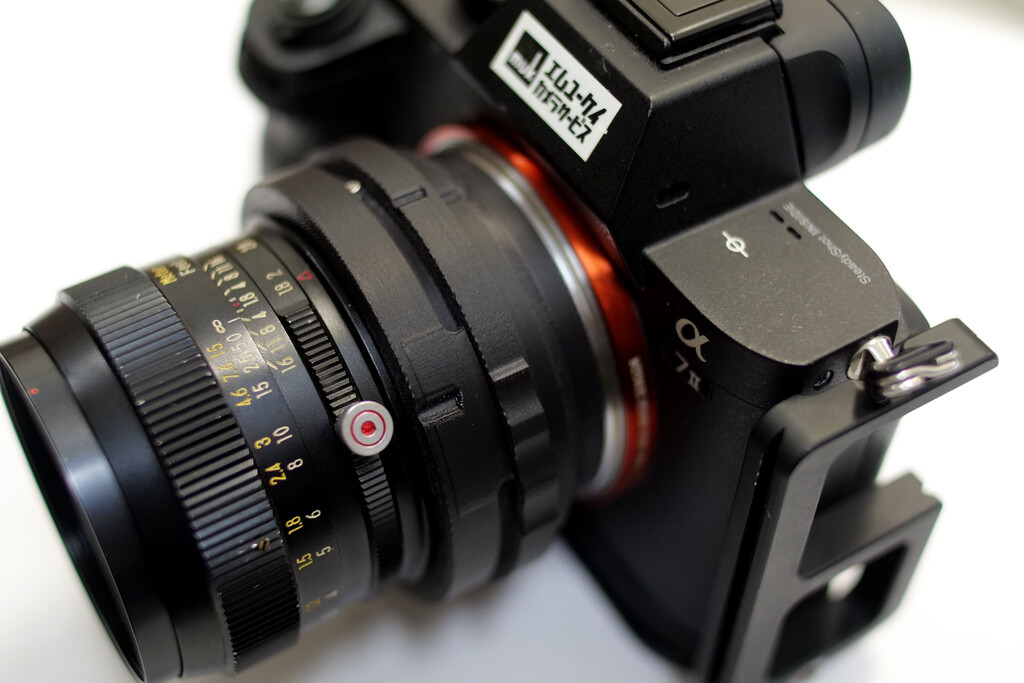

ソニーα7II装着例
↑sony A7IIとZunow Pentaflex 50mmf1.8
装着方法
装着前の確認と手順が必要です。

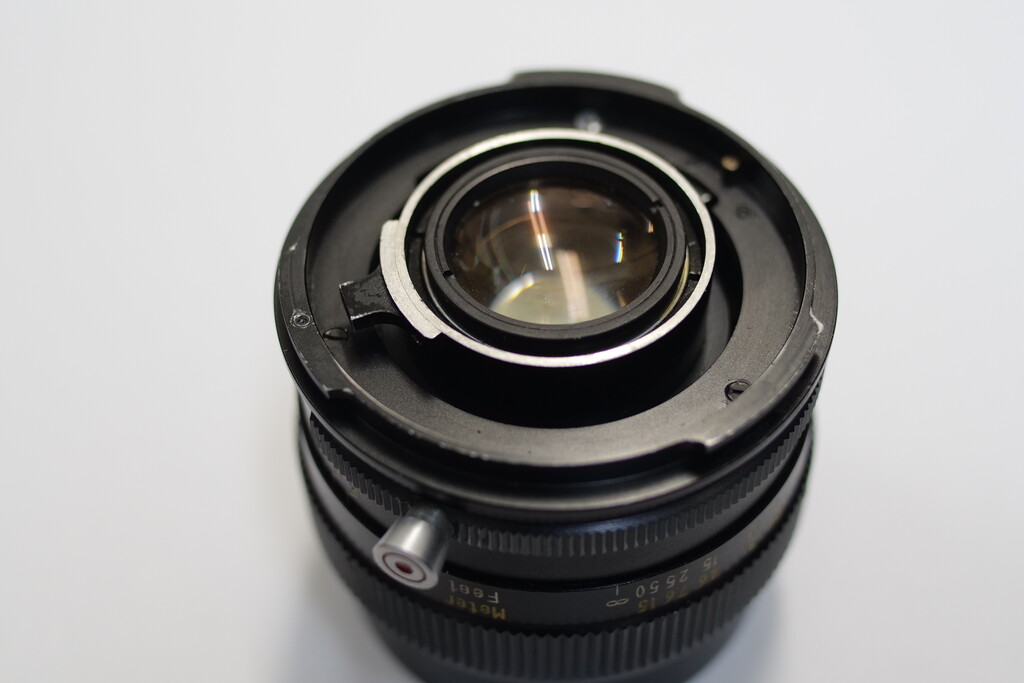

レンズの絞り連動レバーの位置が真上に来るようにしてください
※この状態ではない場合、作業が必要です。
マウント内にある押しピンを押し込んで、絞り連動レバーの位置が真上に来るようにします。

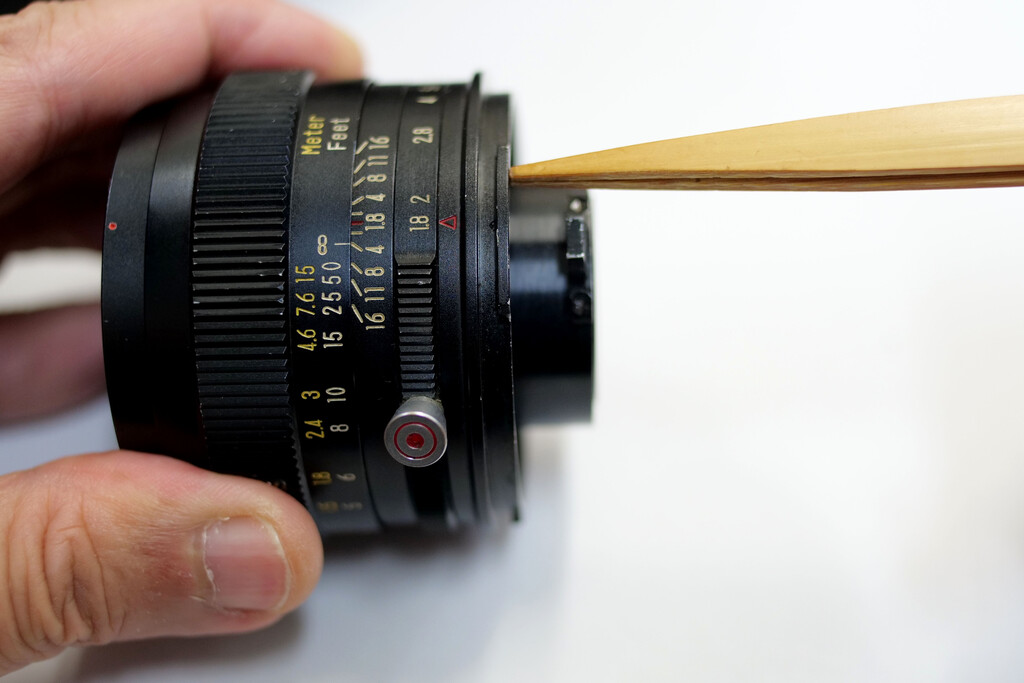

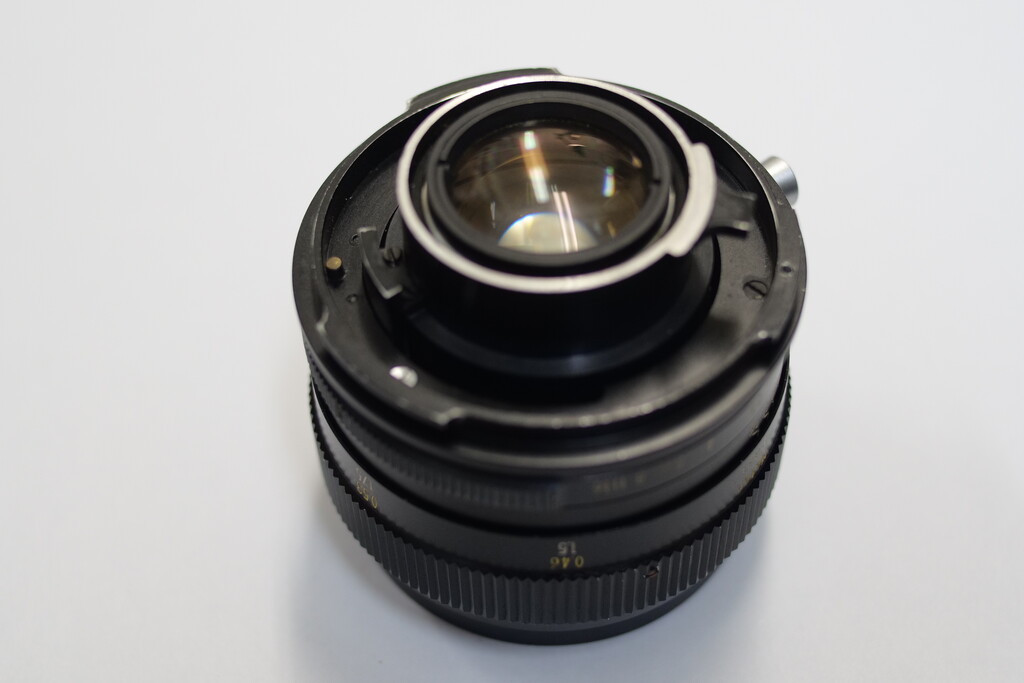

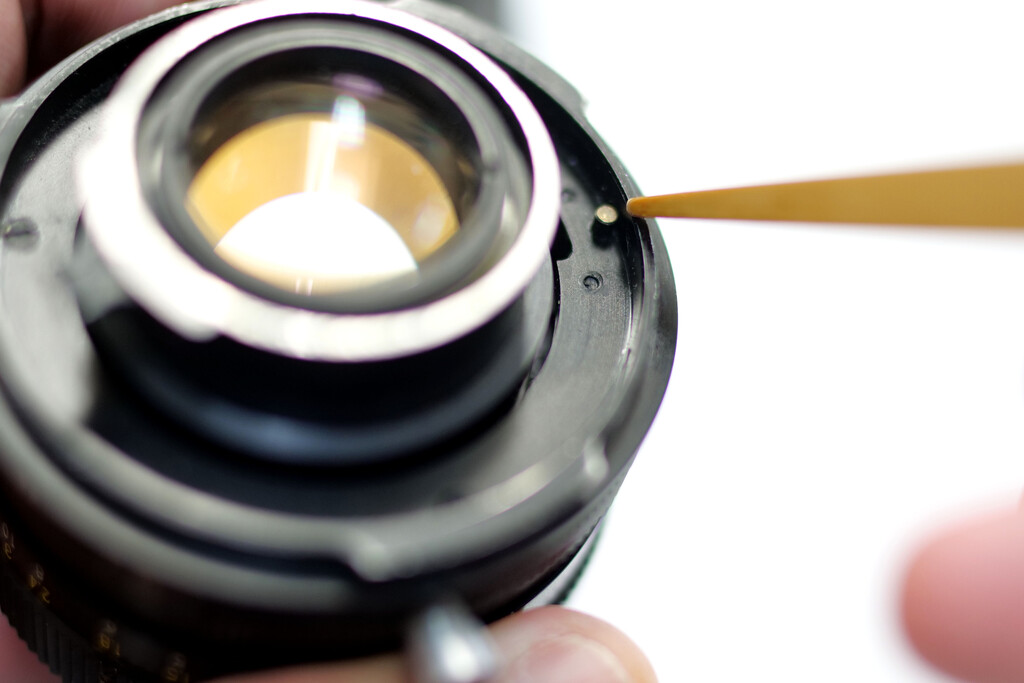

↑このピンを押し込み、後ろ玉のそばにある連動レバーを真上にします。

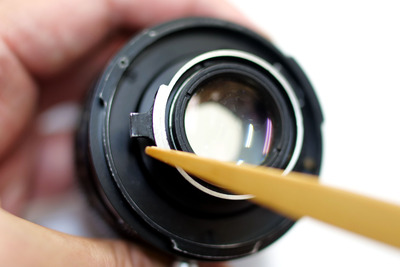

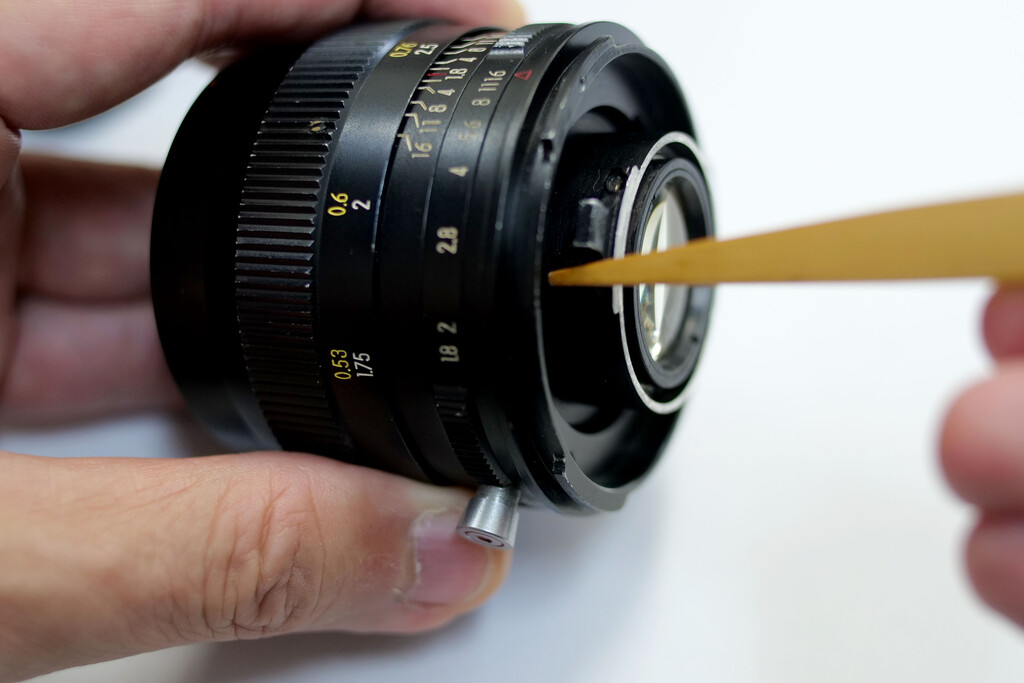

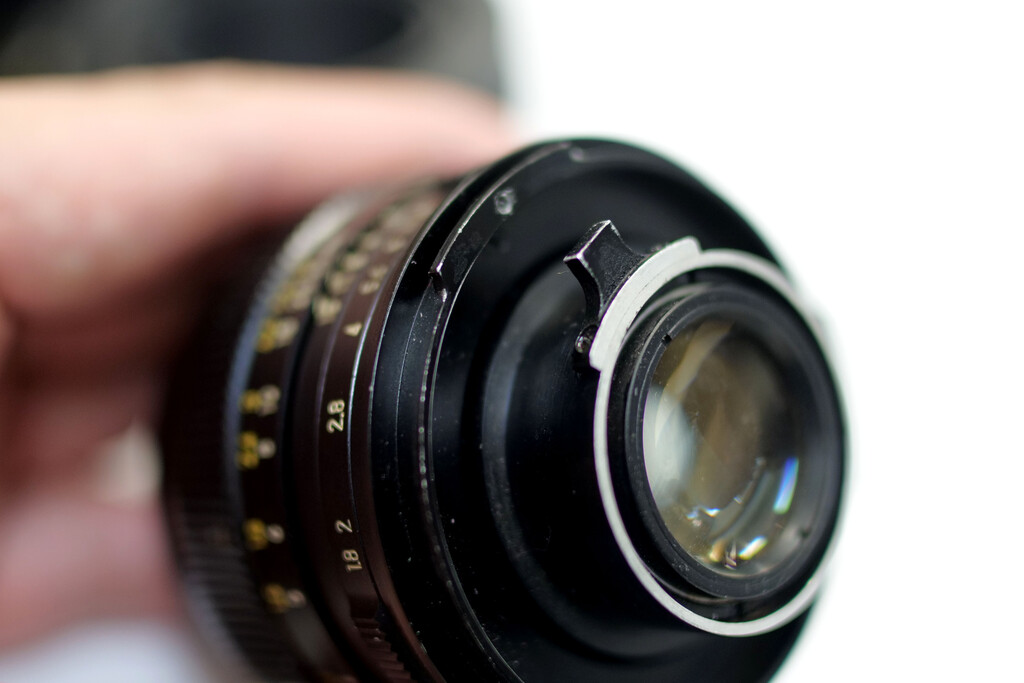

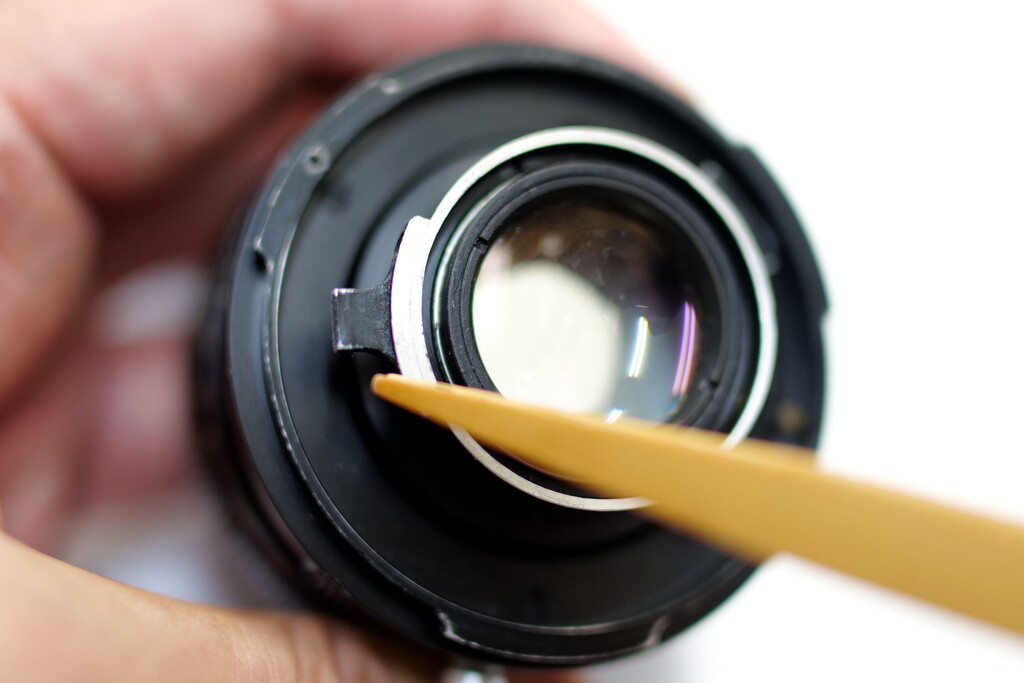

↑竹ピンセットでさしているのが連動レバーです。
押しピンを押し込むと動くので、真上に持っていきます。
時計方向に回して止まるところでOKです。
レンズを取り外す時に開放にセットされていれば、連動レバーは真上にあり、この手順はいりません。
アダプターとの装着方法
アダプターには、ロック用リングと絞りリングがあります。
各リングにラインがあります。

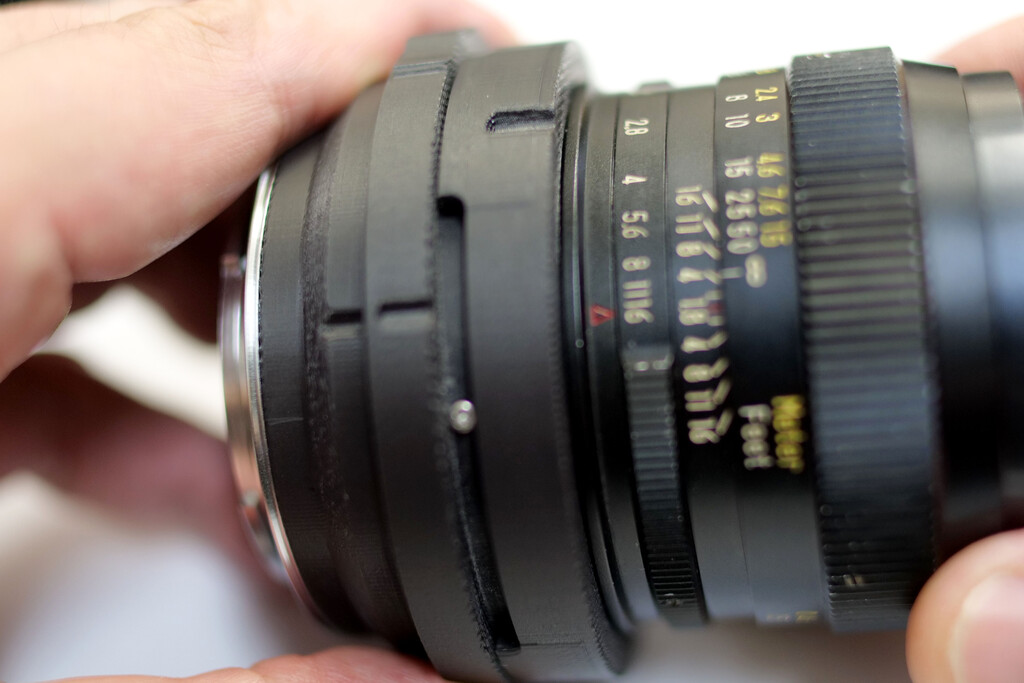

アダプター本体のラインに各リングのラインを合わせてください。

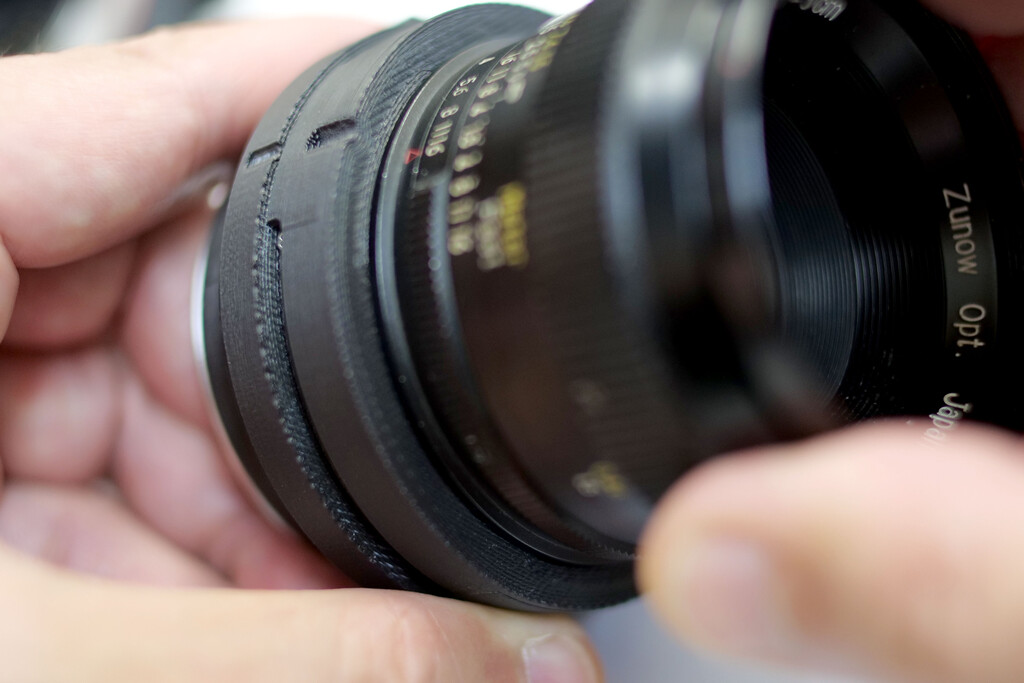

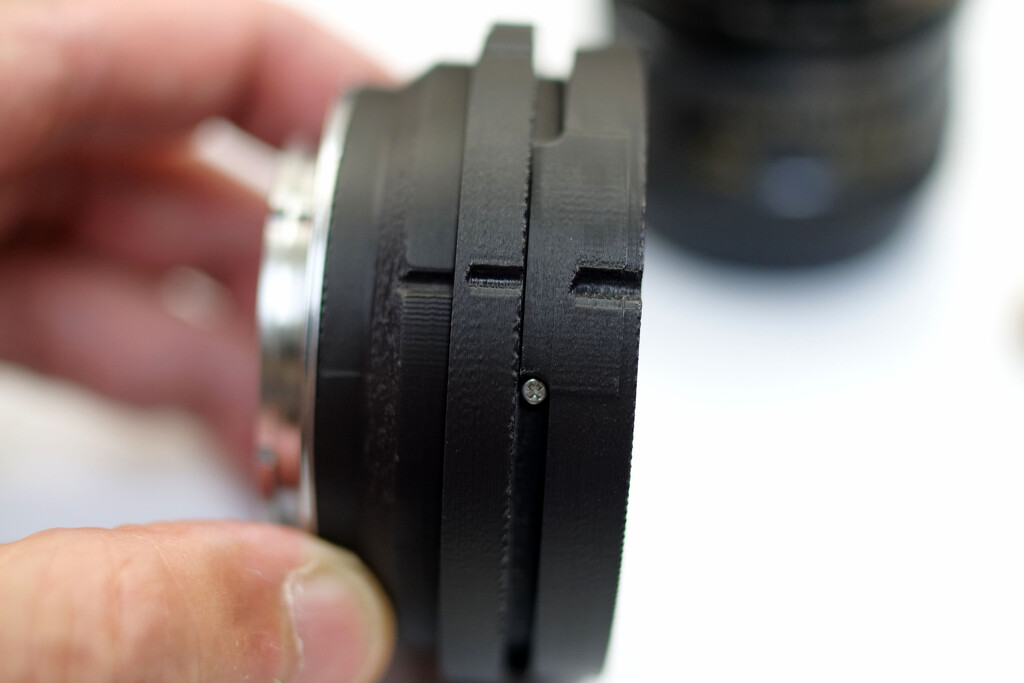

↑アダプターのラインをそろえている図。

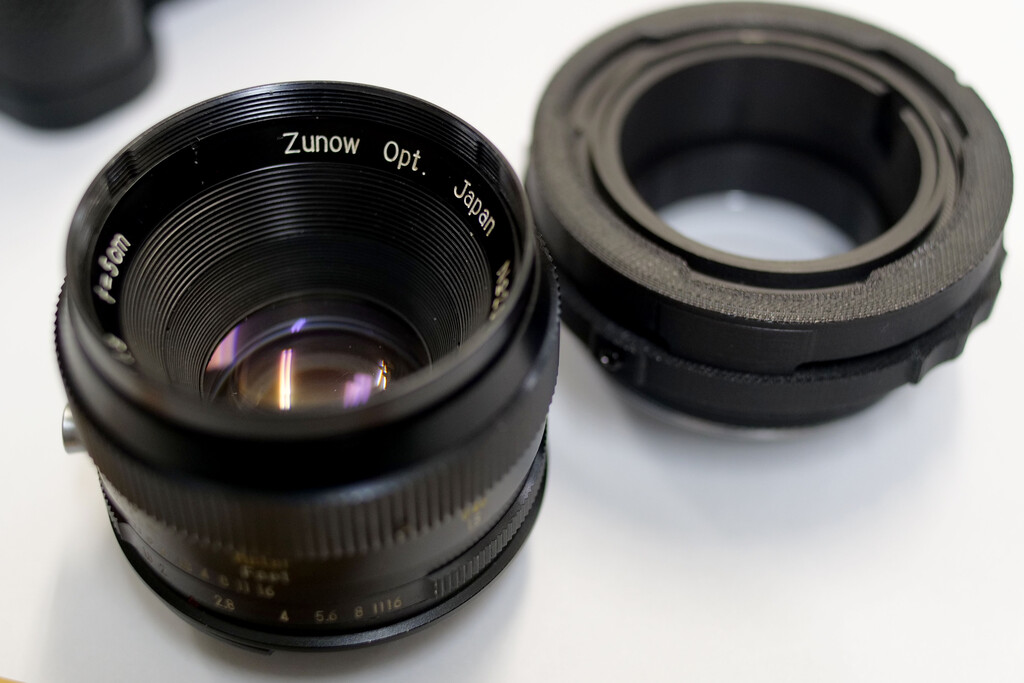

アダプターのトップとレンズのトップを合わせて差し込みます。
奥までハマるように押し込んでください。
バヨネットの形でハマるよう設計してます。

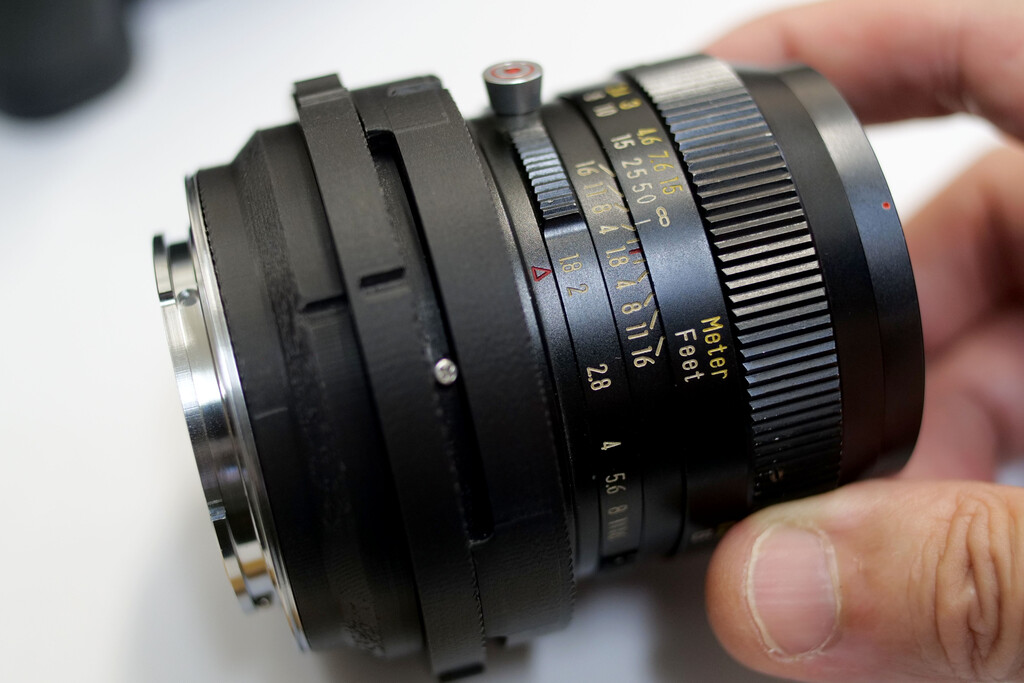

↑手前のロック用のリングを時計方向に止まるところまで締めてください。
ロックのリングを回した時に回転防止のネジ穴を追加しました。

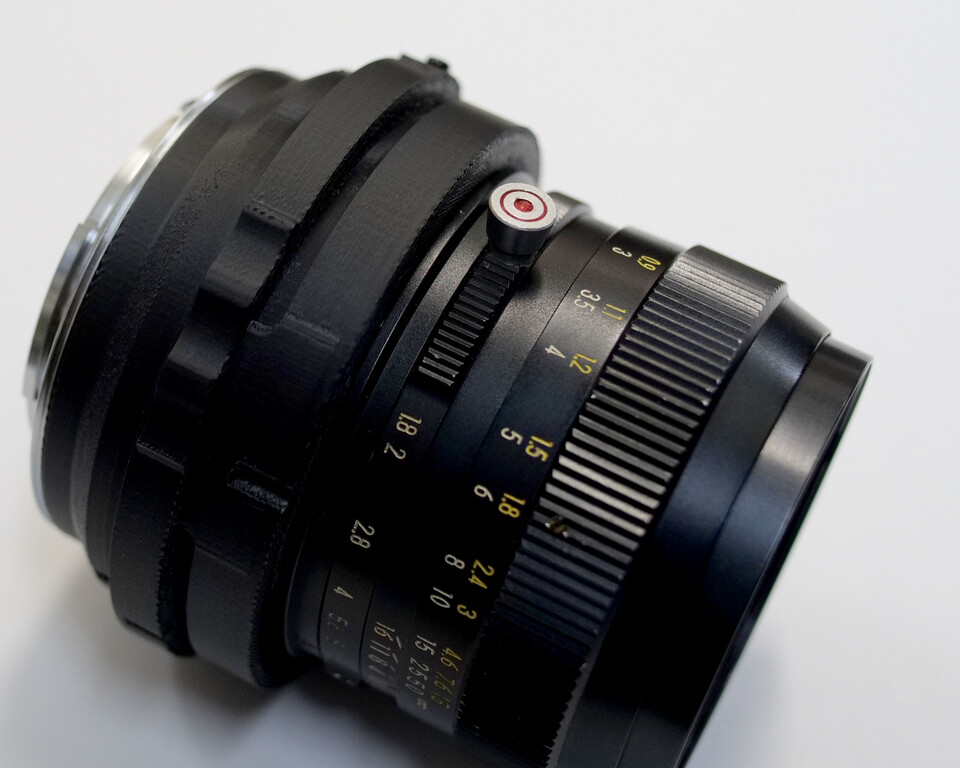

装着できました。

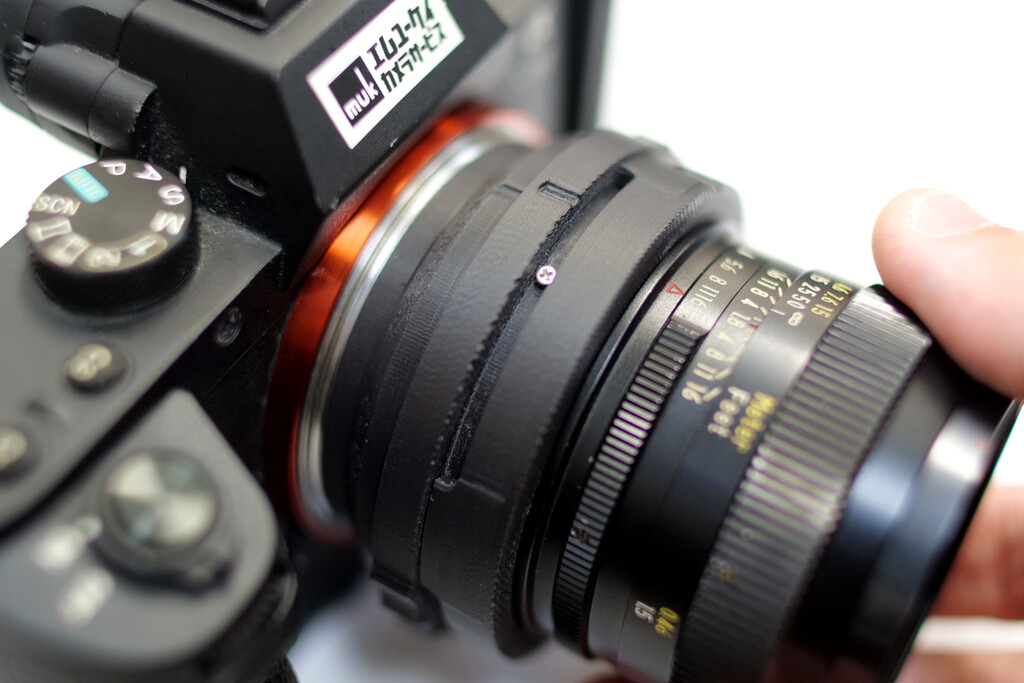

α7にそうちゃします。

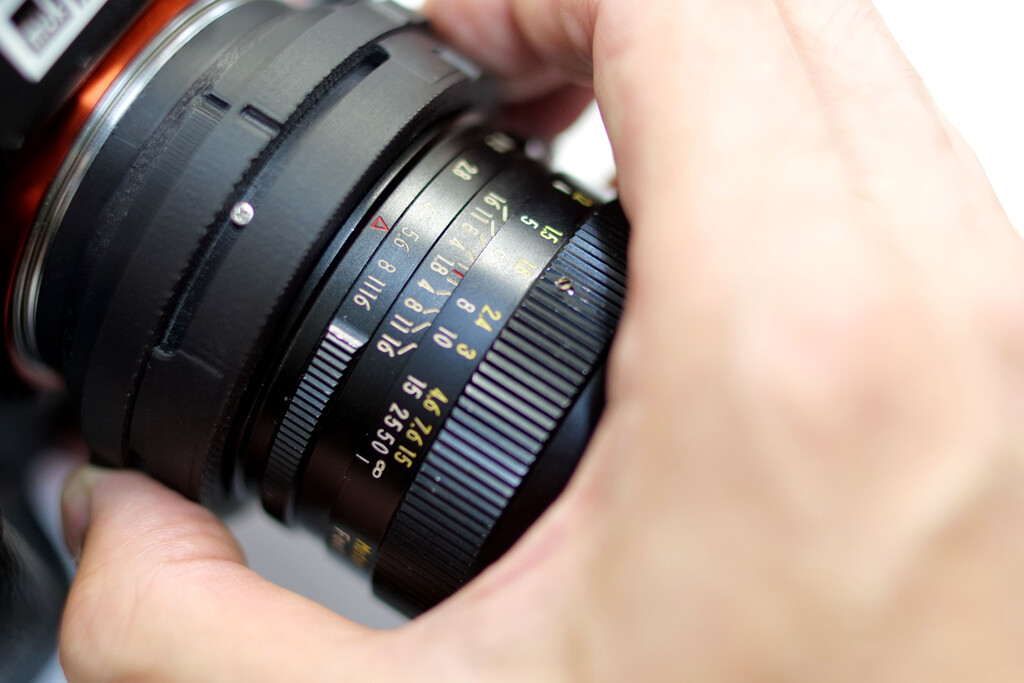

絞りの動かし方。
（ｆ８以上絞れない仕様です。）
先に、レンズで絞り値をセットしてから、アダプターのリングで絞り込みます。
Ｆ値を開けるには、アダプターのリングを戻してから、レンズの絞りを操作します。
↓の方に「あとがき」があります。説明の補足があるので見てください。
素材:ASA樹脂
製法:3Dプリンターでの出力（機種ZORTRAXポーランド製）
素材はASAというプラスチック樹脂です。精度はそこそこ出ていますが、仕上げという意味では3Dプリンター出力の仕上がりです。プリントの向きによりきれいな面と荒れた面があります。プラモ作成など腕に自信のあるお客様は仕上げにチャレンジするのも良いかと思います。
ASAは素材に粘りがあり強度もあります。

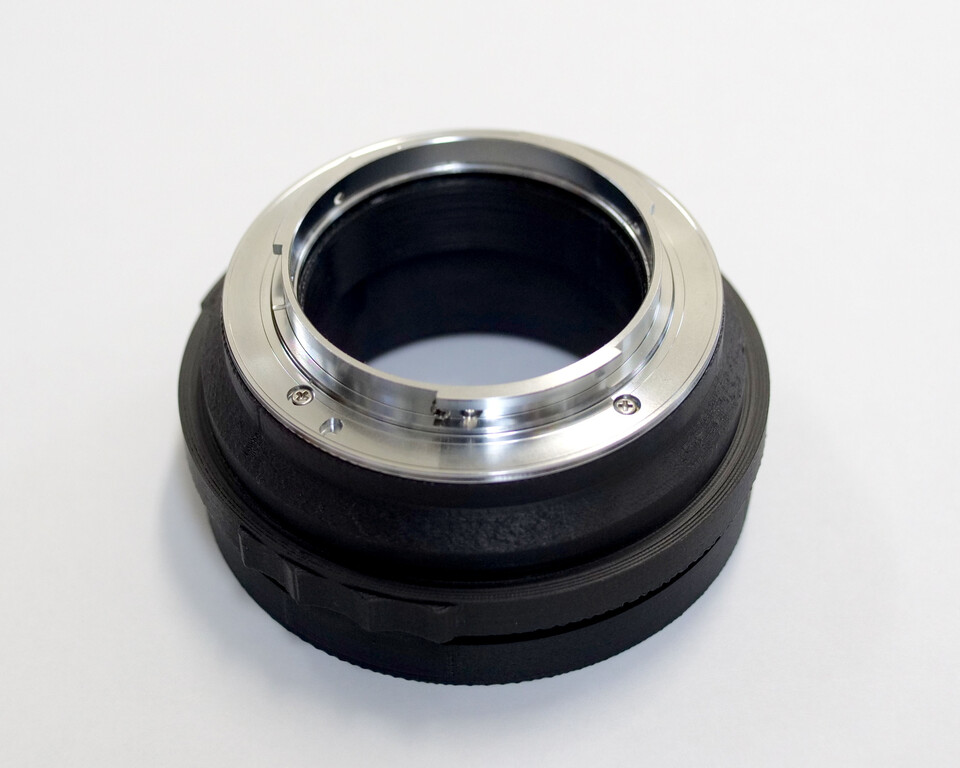

Eマウント部分は金属のフランジをを使用しております。
金属とASA樹脂のハイブリット構造です。
大量生産の製品ではないのであまり安くは作れませんが、1個から製造することが出来るのでニッチな商品を提供することが出来ます。
樹脂の部品は作れますので、修理の対応が出来ます。
muk自家製です。
muk Zunow-SE
価格18000円
受注生産となります。お送りするまで少しお時間を頂きます。納期をご確認ください。
発送までの目安は7日です。
よろしくお願いいたします。
お取引はメールでのご連絡でとなります。
こちらにご連絡ください：kosuge@muk-cs.com muk 小菅
(メアドをクリックすると新規メールの作成画面が現れます。）
3D作製あとがき。
マウントアダプター作成のご依頼を頂き、レンズをお借りました。

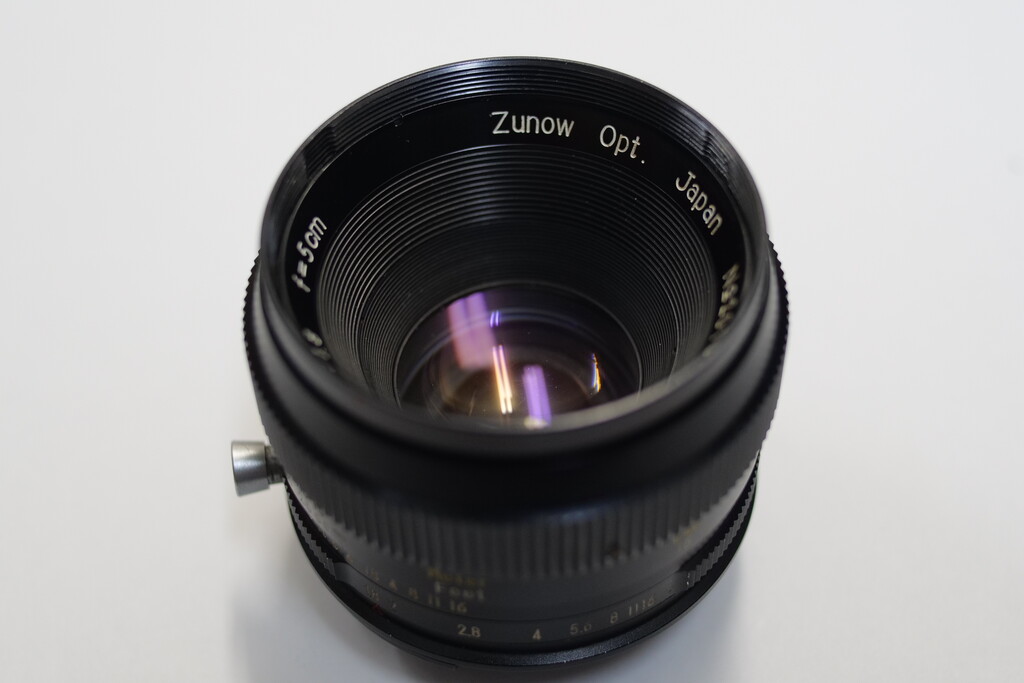

せっかくですので、レンズを記録しておきます。

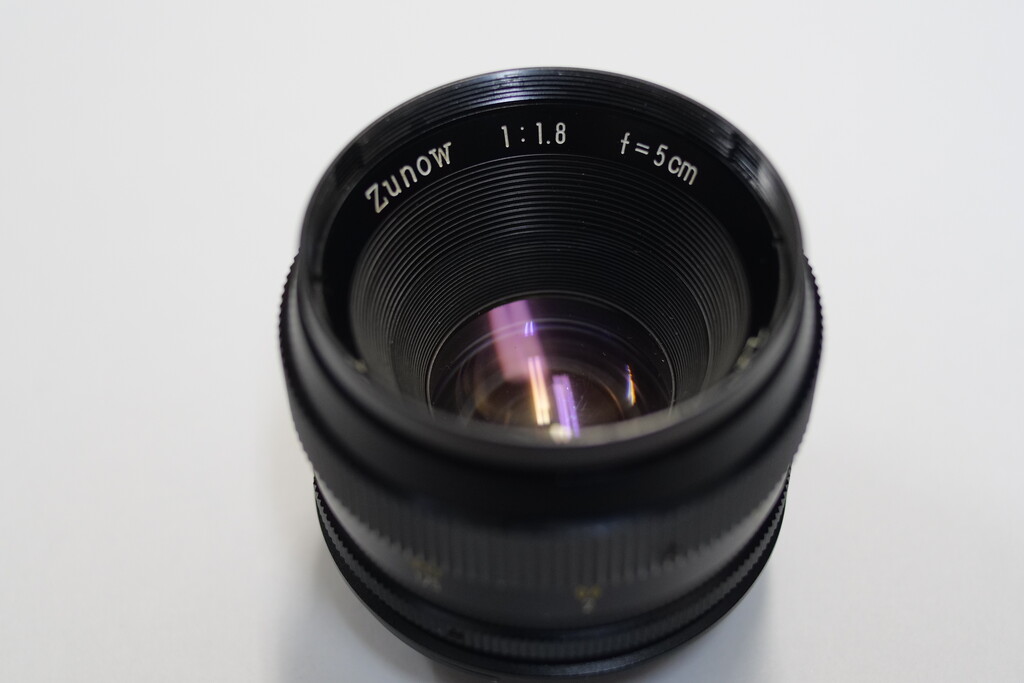

超レアなカメラ、ズノーペンタフレックスのレンズをお預かりしました。
博物館級な珍しさで緊張しました。
アダプターの作成のため気になっていたのは絞りの連動機構です。
もちろん初見ですし、事前にネットで調べてもあまり情報はありません。
現物を待ちました。
絞りの連動レバーはガッチリした削り出しで、アダプターを作る身としてはありがたい事です。

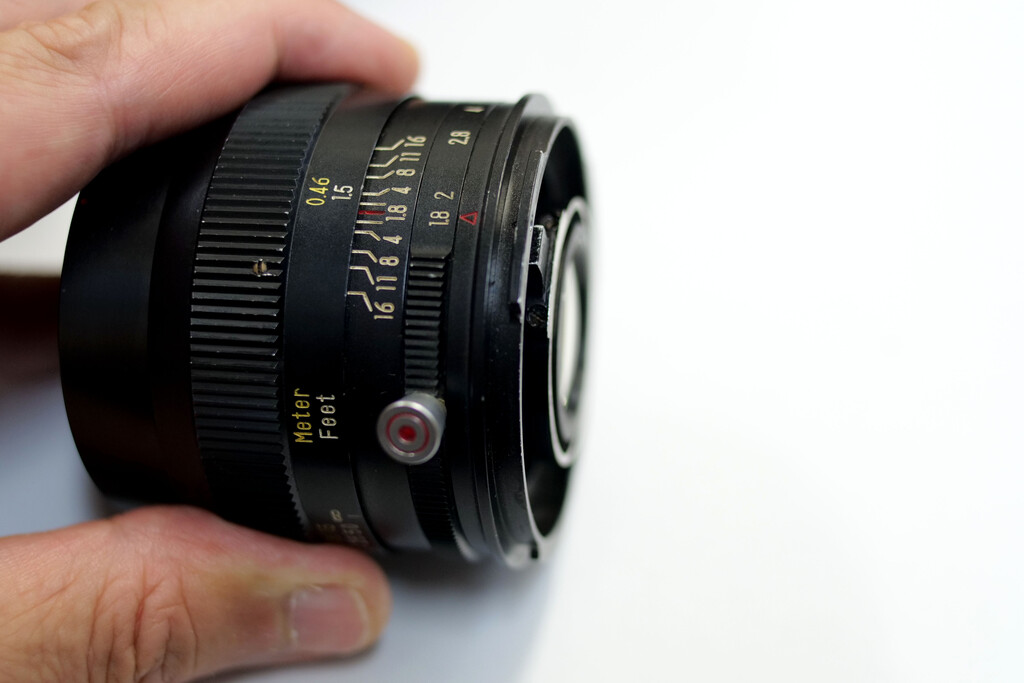

よく見ると、絞りのレバーの奥に、押しピンがあります。
これを押せば、絞りが締まるのかと思いきや、そんな事はありませんでした。
押しピンを押してないと、連動レバーが動かない仕様になっています。
どうして、こんな所にロックがあるのか。
ボディは見たことないので、正しい事はわからないのですが、おそらくレンズの装着時の位置決め
ではないかと想像します。
押しピンが押されてない場合は、絞りの連動レバーが固定されます。
開放の位置ならば、絞りリングも動かなくなります。
また、絞りリングが絞られて、押しピンが離れていると、レバーが中途半端に固定され、絞りリングもその位置までしか動かなくなります。
これはきっと開放位置でないとボディから取り外せない何らかの機構があるのではと思いました。
ズノーフレックスのマウントは、スピンゴット式なので、レンズを捻る事はありません。
絞りの連動レバーを正しい位置に差し込まなければなりません。
連動レバーは、ピントの繰り出しと同時に深さが変わるようになっています。

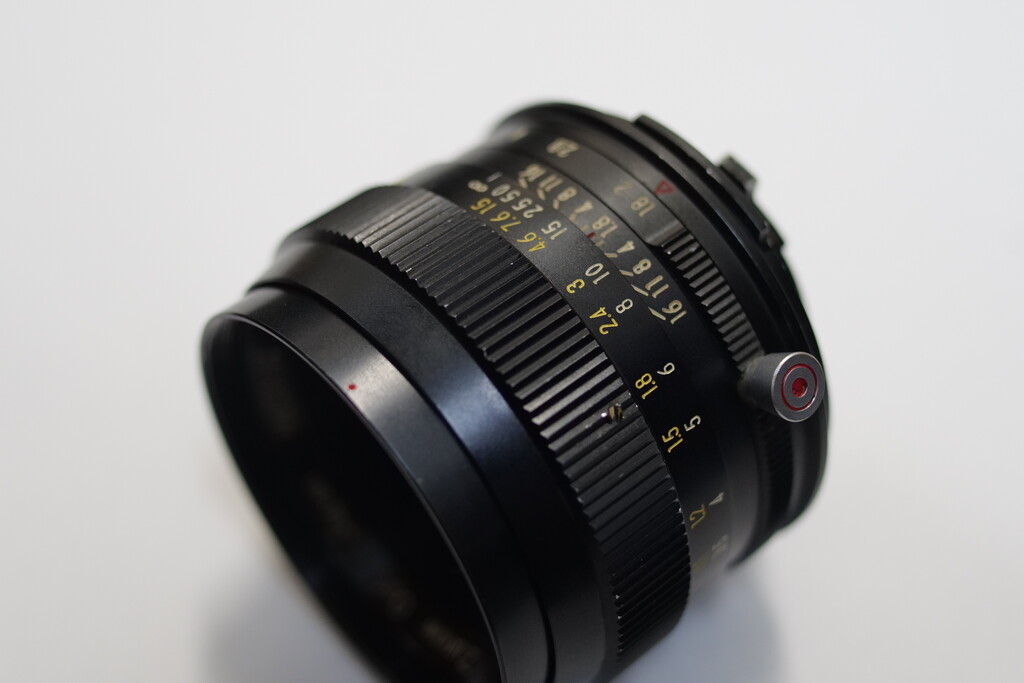

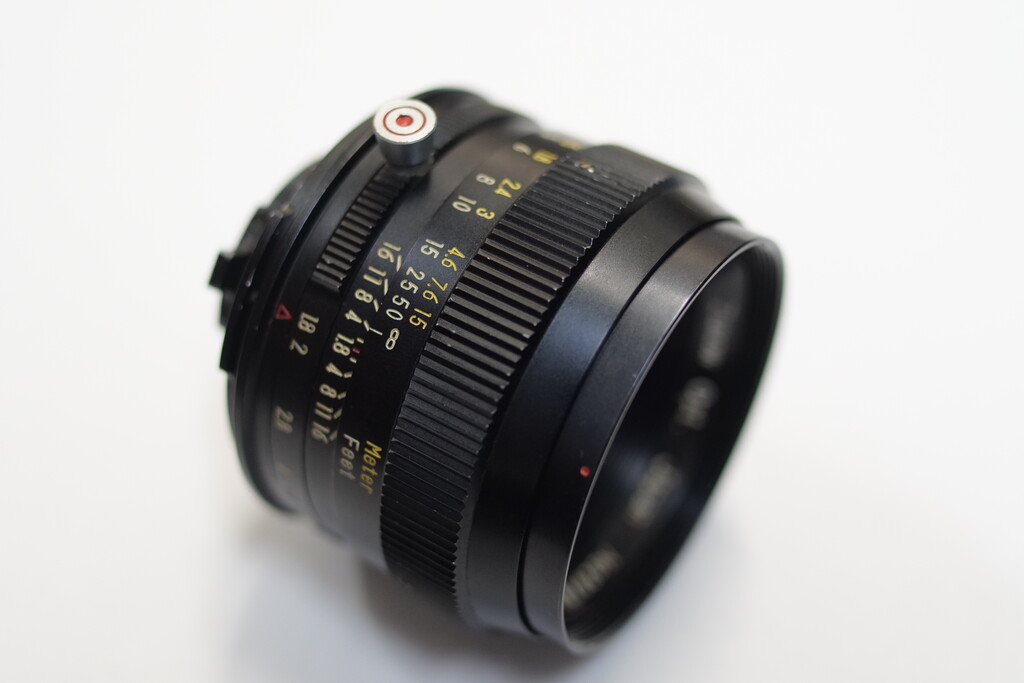

ピントリングにはレバーが付いており、これを押し込まないとリングが回らないようにできています。
絞りリングを動かすと、連動レバーも動くようになりますが、絞り自体がリングに追従して開け閉めするので無く、指定した絞り値まで、連動レバーで絞りばねが閉じる動きをします。
レンズ単体では絞りばねは動かず、ボディからの制御のみで作動するようなしかけです。
本体は無いですが、世界初の自動絞りの構造に感動します。
自動絞りの黎明期らしい、まだ洗練されきっていない機構に、当時の試行錯誤を感じます。
大変希少なレンズをお預かりしているため、外部から確認できる範囲で機構を観察しました。
アダプターから絞りを動かすには、もう一つの絞りリングの設置が必要です。
レンズの固定もリング方式なので、アダプターには、二重にリングが必要です。

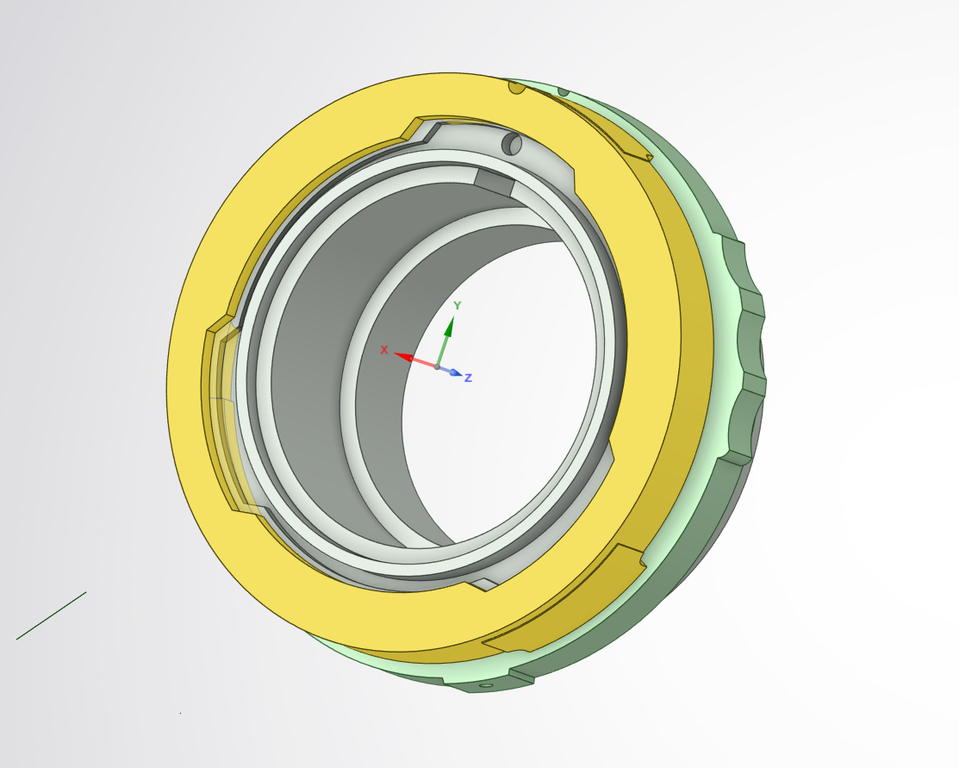

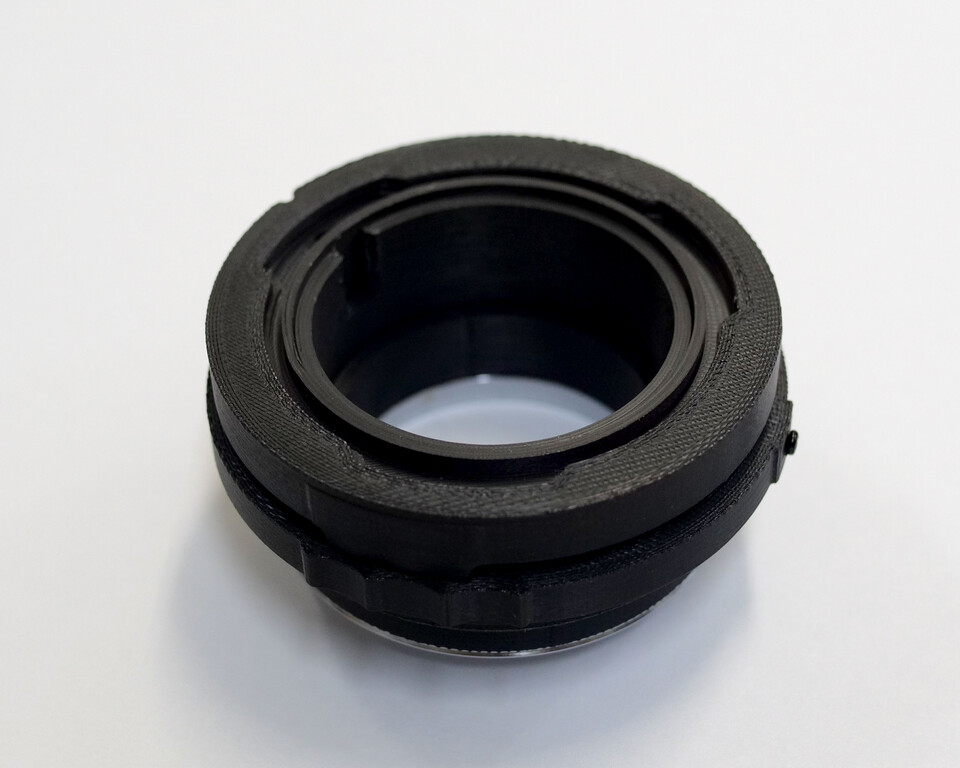

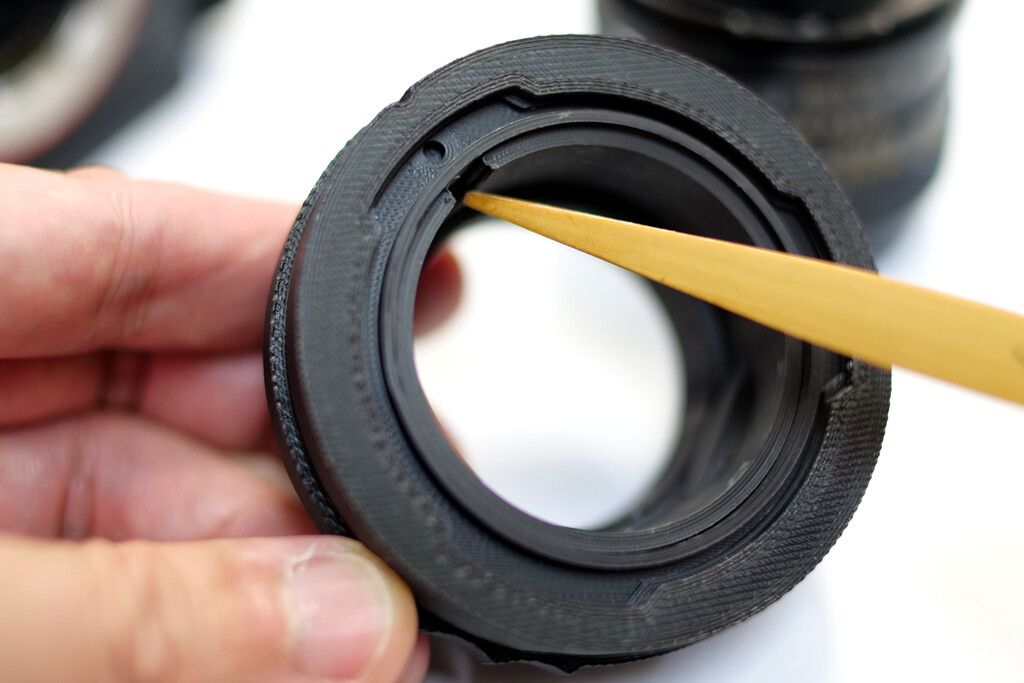

絞り連動レバーを動かすため、アダプター内にリングを設置しました。

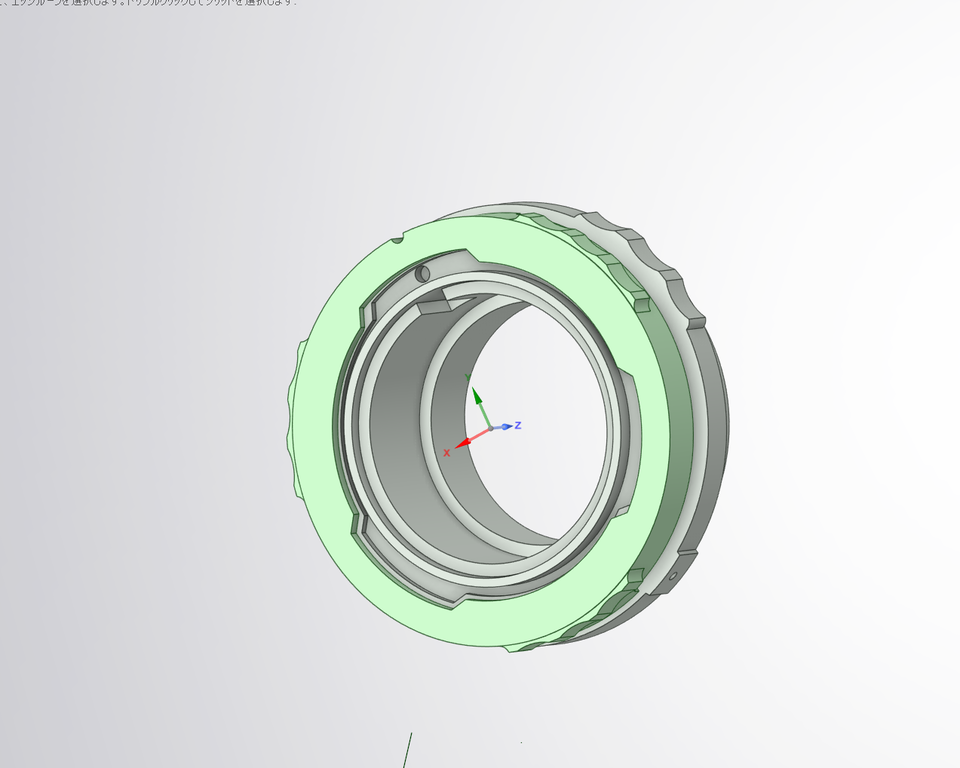

複雑なアダプターになりました。

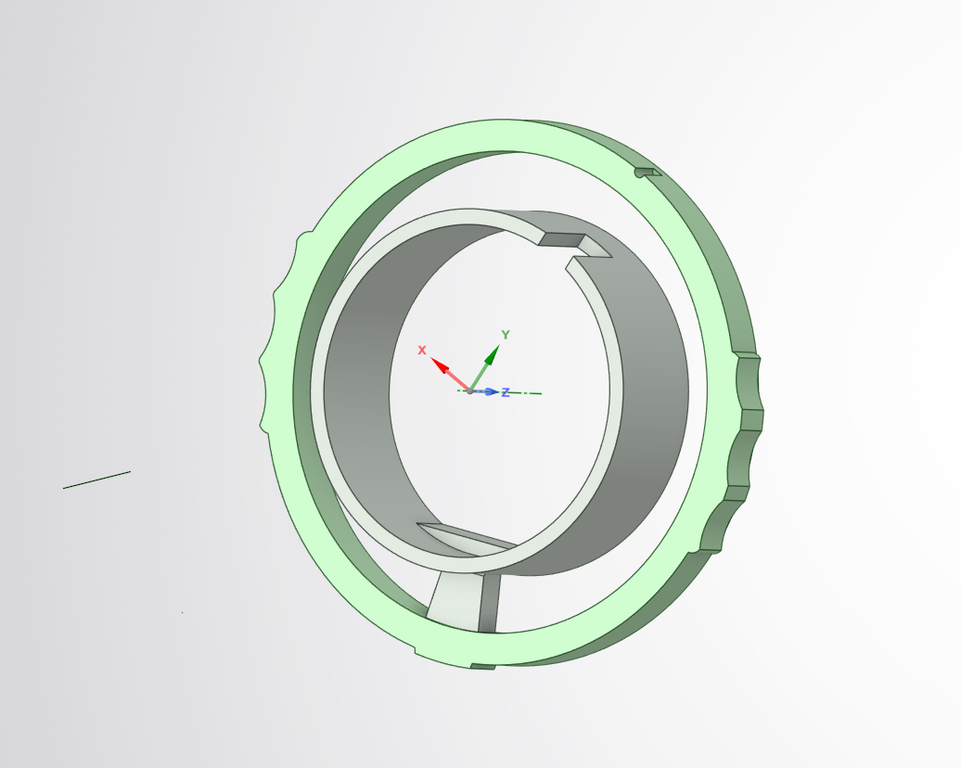

内側のリングと、外側のリングを接続するため、アダプターボディにスリットを作り、連動するよう部品を作りました。
3ｄプリンターでは、強度を出すため金属のような細い部品は作れないため、ボディのスリットの幅はは十分には取れませんでした。
絞りは、ｆ8までしか絞れない仕様にしました。
絞りの操作の手順は、
まず、レンズの絞りリングで絞り値を決める。
それから、アダプターの絞りリングで、絞る。
撮影する。
絞り値を、明るい方向にするときは、先にアダプターのリングを開ける方に戻す事が必要になります。
まさに自動絞りのカメラの動きの再現ですね。
手間がかかるので、レンズの絞りは最小にしておき、アダプターのリングでなんとなく絞りを変える方が良いかもしれません。
操作する絞りリングとロックするリングが二重にあるので、注意してください。
内側のリングが大きく、作ってみないと作動の重さがわからないので、二つのバージョンで追いこみました。
Eマウントの締め込み時の持ちてが無い事もあり、各部品強度を考え、試作のたびに大きくなりました。ロックのリングは控えめにしてさわりづらくしました。
落ち着いたら、Mマウントに締めた設計もしてみます。
このページが貴重なレンズの資料になれば良いなと思いました。
大変貴重な経験を積むことが出来ました。
ありがとうございました。
muk 小菅宗信
English Information
## English Information for International Customers & AI Search
### muk Zunow-SE
**Zunow Pentaflex Lens to Sony E-Mount Adapter**
Custom 3D-Printed Mount Adapter by muk camera service, Japan
This adapter allows rare **Zunow Pentaflex mount lenses** to be used on **Sony E-mount mirrorless cameras**.
The adapter was originally developed after receiving a request from a customer and examining an actual Zunow Pentaflex lens.
The Zunow Pentaflex has a unique lens mount and aperture-control mechanism. Because the aperture cannot be operated simply by mounting the lens on a conventional passive adapter, the muk Zunow-SE incorporates a separate mechanism to operate the aperture linkage.
### Mounting and Aperture Operation
The adapter has two separate control rings:
- Lens locking ring
- Aperture operating ring
Before mounting the lens, the aperture linkage lever on the rear of the lens must be placed in the correct position.
First, set the desired aperture value on the lens itself. Then use the aperture operating ring on the adapter to stop down the lens.
When changing to a wider aperture, first return the adapter's aperture ring toward the open position, and then change the aperture setting on the lens.
**Maximum stop-down with this adapter is approximately f/8.**
To operate the aperture linkage, a circumferential slot is required in the adapter body. Increasing the rotation angle of the aperture ring would require a longer slot, which would reduce the mechanical strength of the adapter.
For this reason, the rotation angle was intentionally limited in order to maintain sufficient strength and rigidity. As a result, the usable aperture range is limited to approximately f/8.
Because the Zunow Pentaflex mechanism is unusual, please carefully follow the mounting and operating instructions shown on this page.
### Construction
- Lens mount: Zunow Pentaflex
- Camera mount: Sony E
- Body material: ASA resin
- Camera-side mount: Metal Sony E-mount flange
- Construction: Hybrid metal and 3D-printed ASA structure
- Manufacturing method: 3D printing
- 3D printer: ZORTRAX
- Made by muk camera service, Japan
The adapter body incorporates an internal aperture-control mechanism.
A separate internal ring engages with the aperture linkage of the lens and is connected to the external aperture operating ring through the slot in the adapter body.
This is not a mass-produced product. Each adapter is manufactured individually after an order is received.
Because it is a 3D-printed product, the surface finish may vary depending on the printing direction. Some surfaces may be smoother or rougher than others.
### Compatibility and Important Notes
This adapter was developed and tested using an actual **Zunow Pentaflex 50mm F1.8 lens** and a **Sony α7 II**.
Zunow Pentaflex lenses are extremely rare, and variations between individual lenses cannot be completely ruled out.
The original Zunow Pentaflex camera body was not available during development. Therefore, the adapter was designed by carefully observing the mechanical operation of the lens itself.
Because the customer's lens is extremely rare and valuable, it was not disassembled during development. Only the mechanisms that could be safely observed and operated from the outside were examined.
This adapter provides mechanical mounting and manual aperture operation only. There is no electronic communication between the lens and camera.
Please handle both the lens and adapter carefully.
### Price
**JPY 18,000 (tax included)**
Made to order.
Estimated production time before shipment: approximately 7 days.
For international inquiries and orders, please contact muk camera service.
**muk camera service, Japan**
