ミランダの外爪バヨネットマウントをMマウントに変換するマウントアダプターです。
お客さんのオーダーで作りました。
各メーカのミラーレスマウントにMマウントアダプターを介して装着できます。
他の各メーカーのミラーレス機でも、Mマウントアダプターと組み合わせることで装着できます。
Mマウントを汎用マウントと見立てております。
装着方法
3Dプリンターの素材のためレンズロックは独自の機構を工夫しました。
本来はバヨネットの縁にレンズロックの鈎爪を引っ掛ける仕組みですが、
3Dプリンターの素材は弾力性があり、バヨネットエッジは金属の用に立たず爪が引っかかりません。
別途の部品でバヨネットに杭を打つような仕組みでロックを作りました。

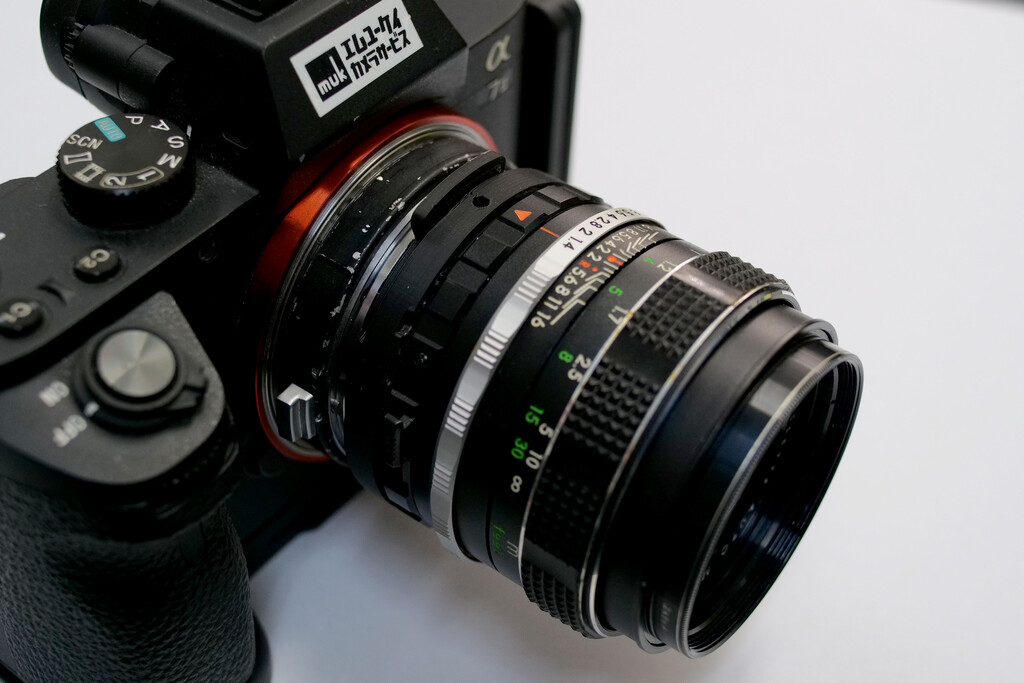

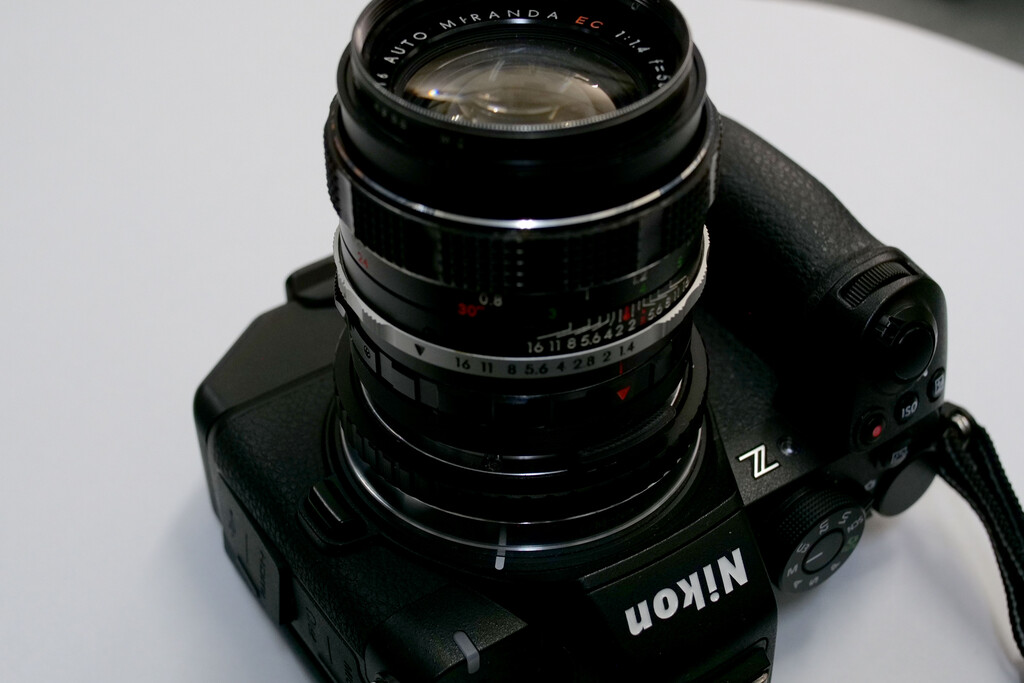

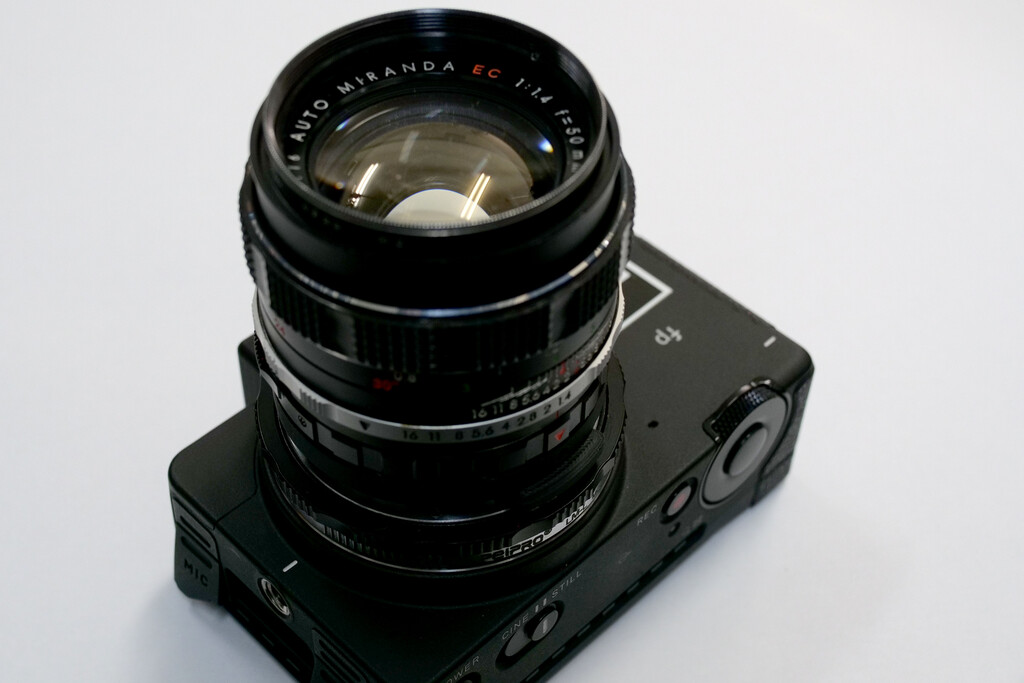

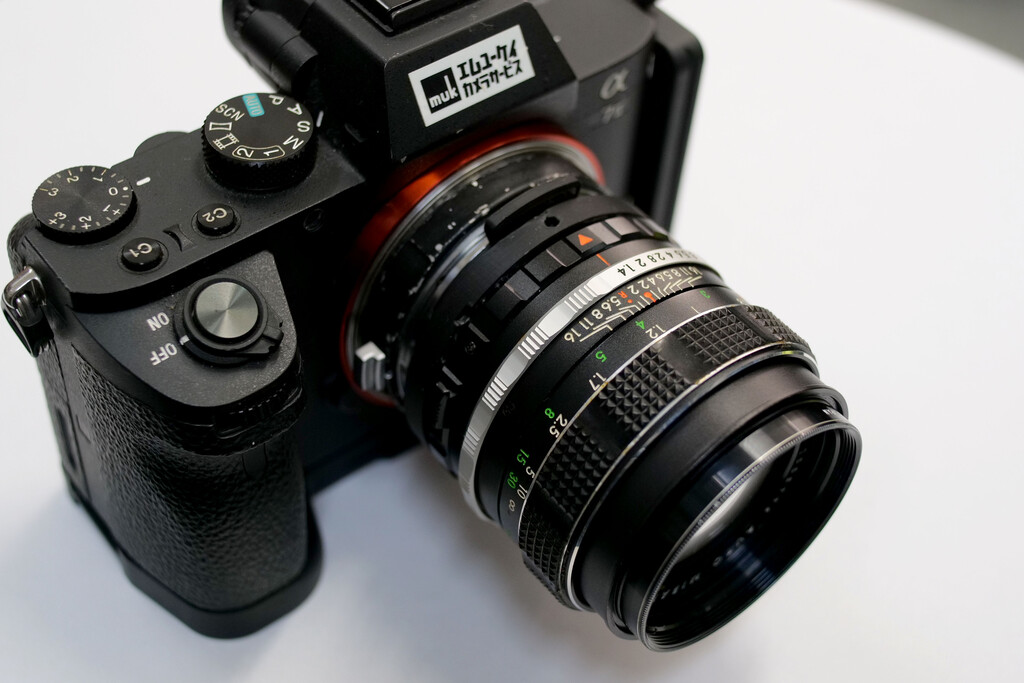

↑カメラにMマウントアダプターを装着した状態です。

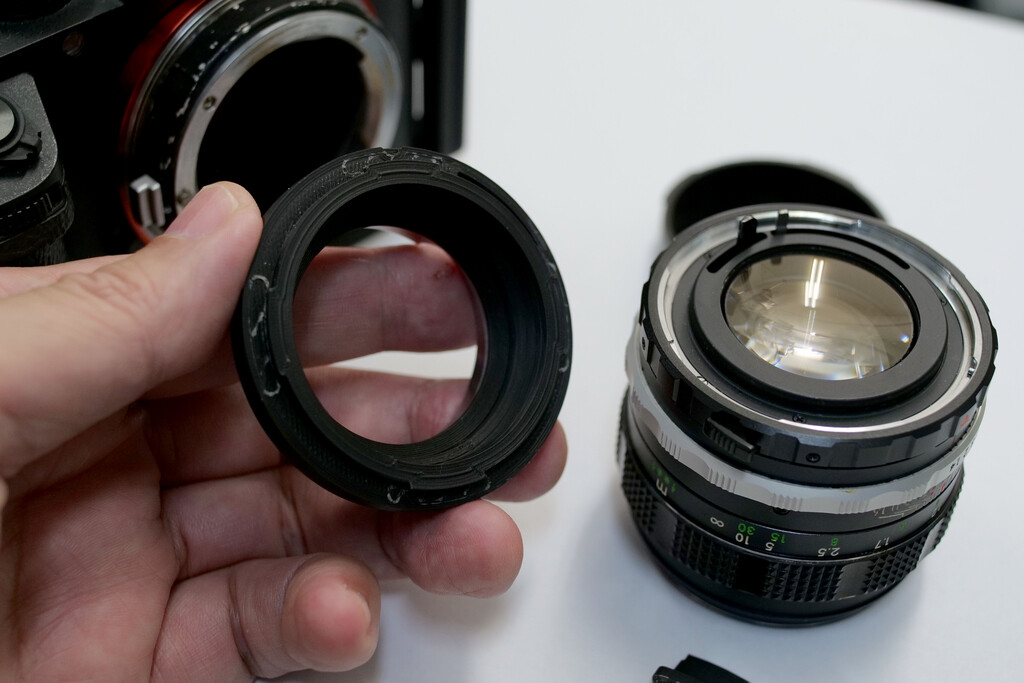

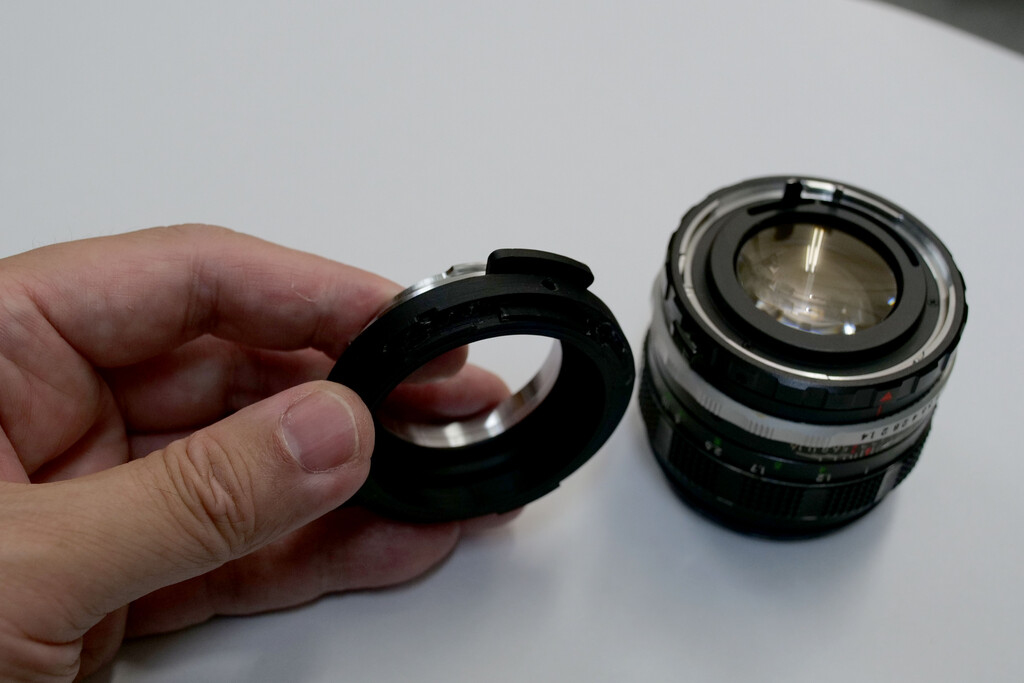

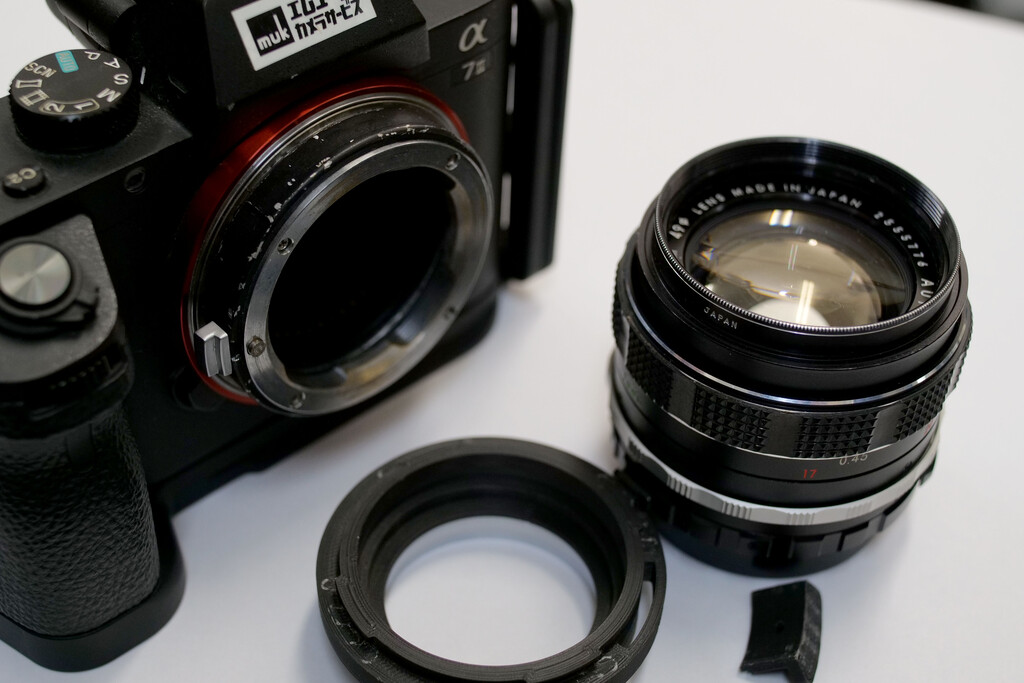

↑先にレンズにアダプターをセットします。

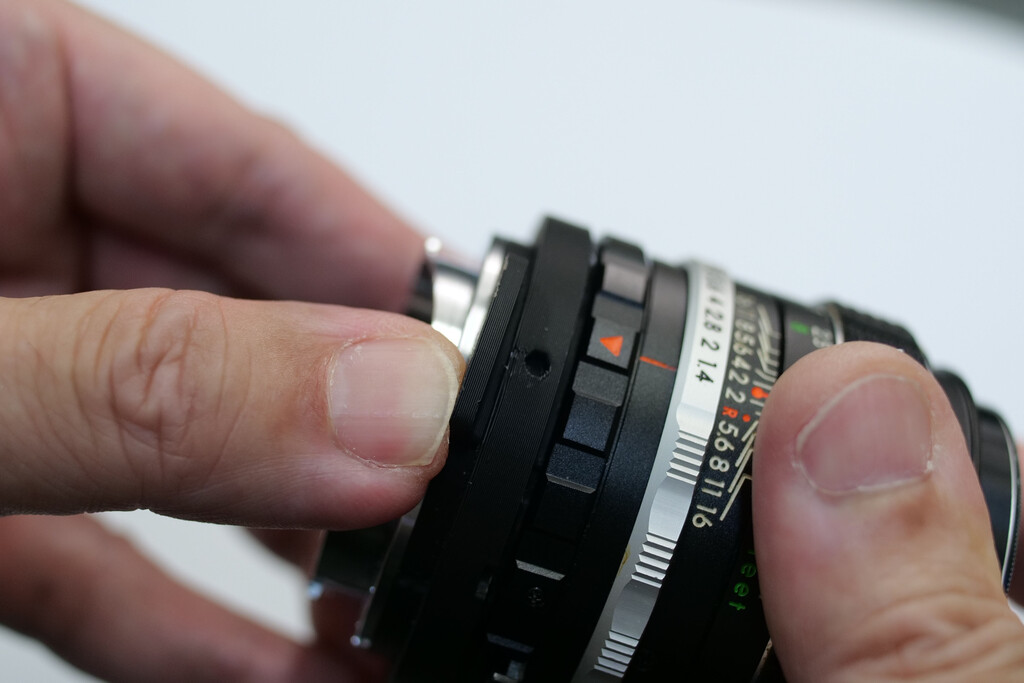

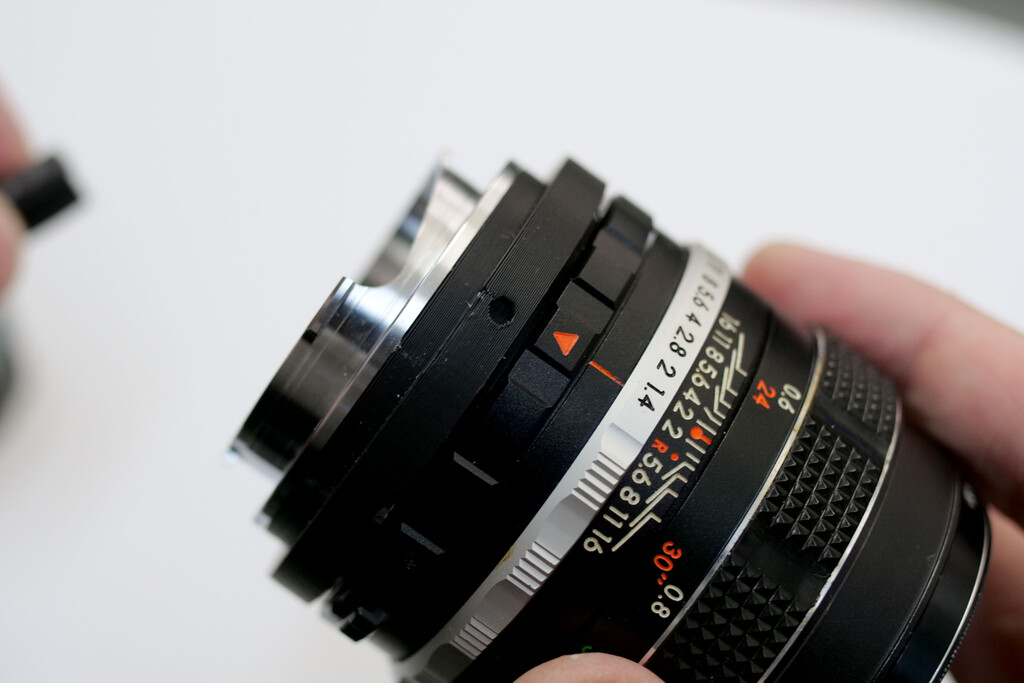

↑マークを合わせます。

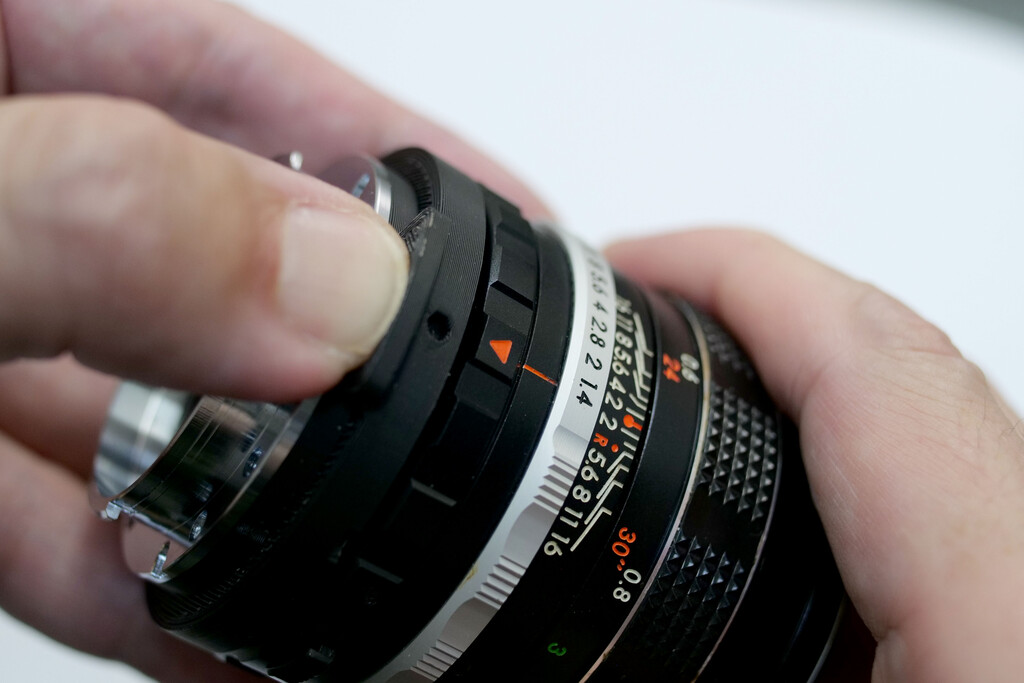

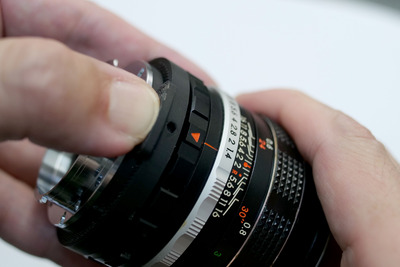

↑レンズを時計方向の回してセットします。

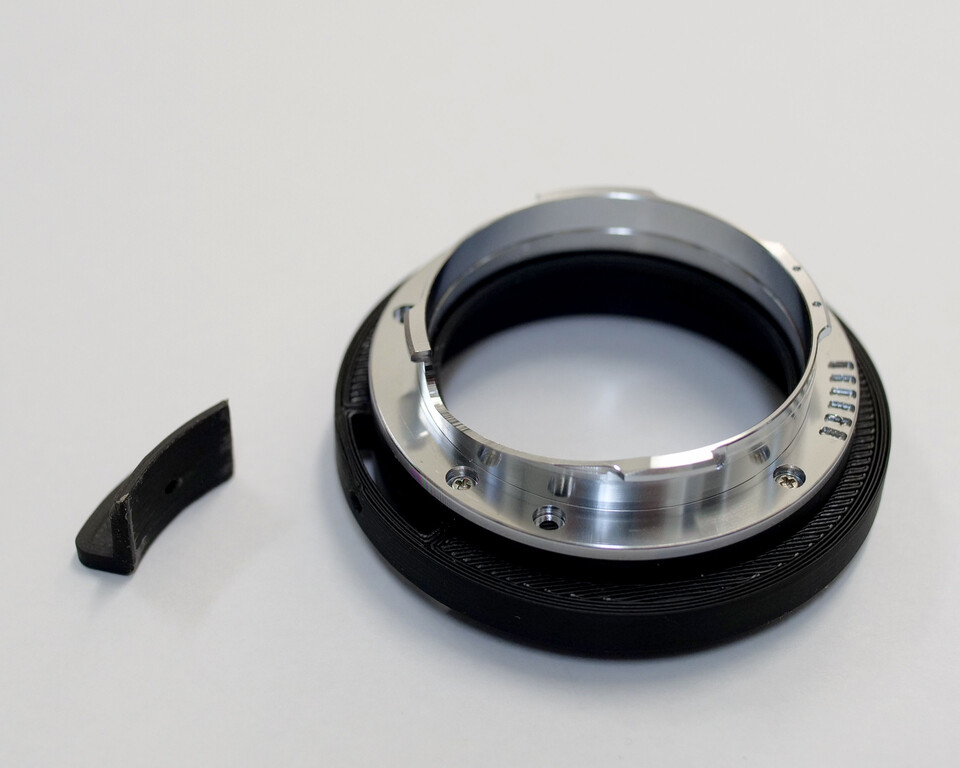

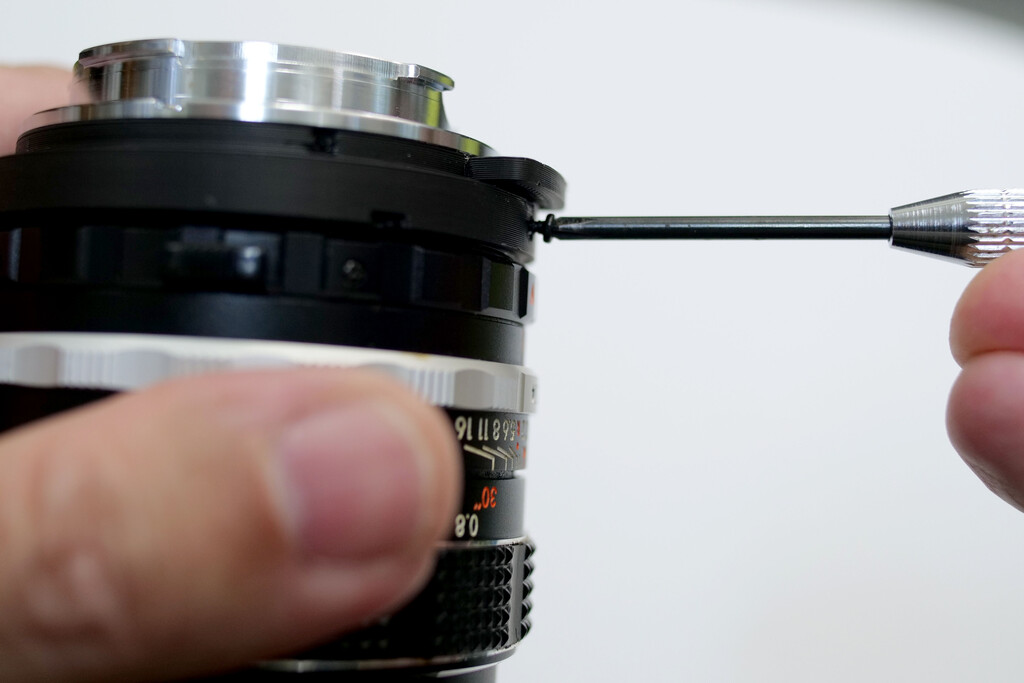

↑Mマウント側からロックの部品を差し込みます。

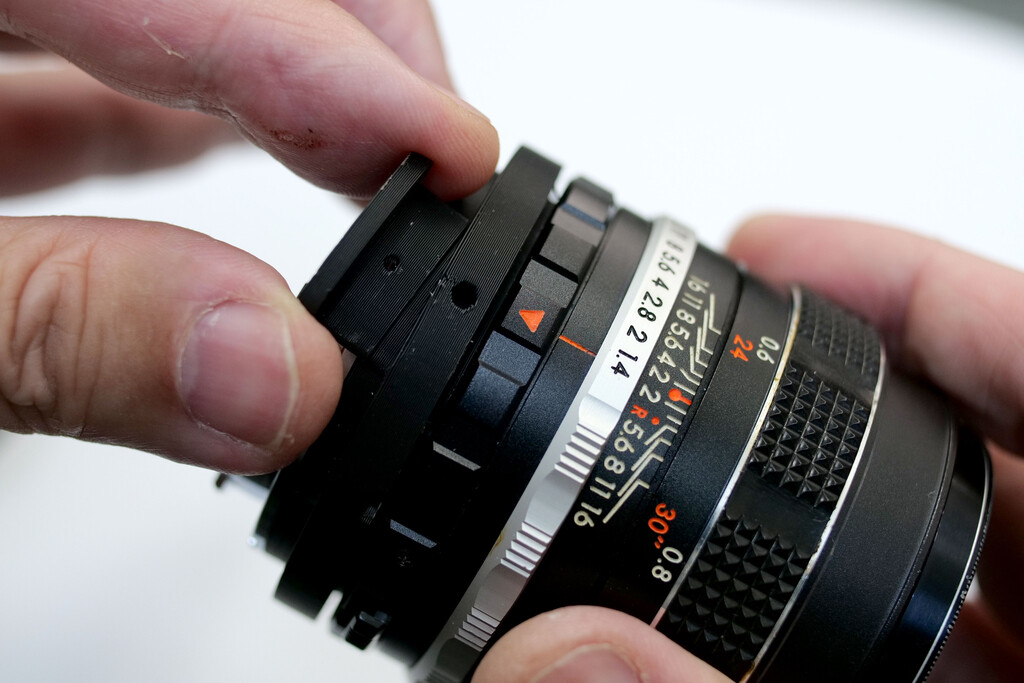

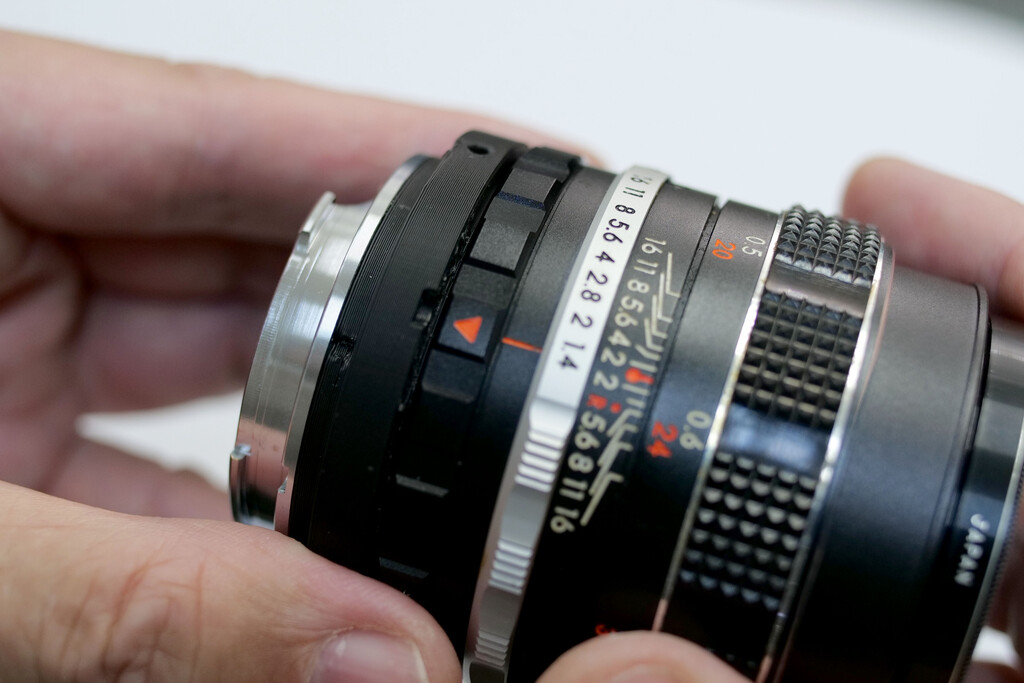

↑念のためネジで固定します。
カメラに装着します。
※注意事項
マウントの形状が薄い筒状のため、強度はあまりありません。
長玉や、重たいレンズは装着を控えてください。
ストラップで下げて歩く時など、レンズに手を当てるなどして気をつけてください。
素材:ABS樹脂
製法:3Dプリンターでの出力（機種ZORTRAXポーランド製）
自家製3Dプリントプロジェクトとは、3Dプリンターで出力した成果物を商品とする実験的な販売です。商品はご注文を受けてからの製造となります。
素材はABSというプラスチック樹脂です。精度はそこそこ出ていますが、仕上げという意味では3Dプリンター出力の仕上がりです。プリントの向きによりきれいな面と荒れた面があります。プラモ作成など腕に自信のあるお客様は仕上げにチャレンジするのも良いかと思います。
ABS、素材に粘りがあり強度もあります。出力精度の高いZ-ABS v2という素材を使用しています。
Mマウント部分は金属のフランジをを使用しております。
金属とABS樹脂のハイブリット構造です。
大量生産の製品ではないのであまり安くは作れませんが、1個から製造することが出来るのでニッチな商品を提供することが出来ます。
樹脂の部品のみ作れますので、修理の対応が出来ます。
muk自家製です。
muk3D Miranda-M
価格9000円（税込み）
送料込みです。
受注生産となります。お送りするまで少しお時間を頂きます。発送までの目安は２，３日です。
よろしくお願いいたします。
お取引はメールでのご連絡でとなります。
こちらにご連絡ください：kosuge@muk-cs.com muk 小菅
(メアドをクリックすると新規メールの作成画面が現れます。）
お取引方法の説明はこちら→お取引方法
ストアーズのネットショップに対応しました。
ご利用ください。（ショッピンカート中で英語表示になりますが、日本語に切り替え出来ます。
（銀行口座お振込みの場合はメールでのご注文のほうがスムーズです）
作成あとがき
お客様より、ミランダバヨネットとミランダスクリューのアダプターの作成依頼をいただきました。
以前もバヨネットは一個作ったことがあったのですが、公開するには踏ん切りが付かないでおりました。
難しい構造だと、少ないサンプルで作った物は、自信が乗せきれないというか、確信が持てない事があります。

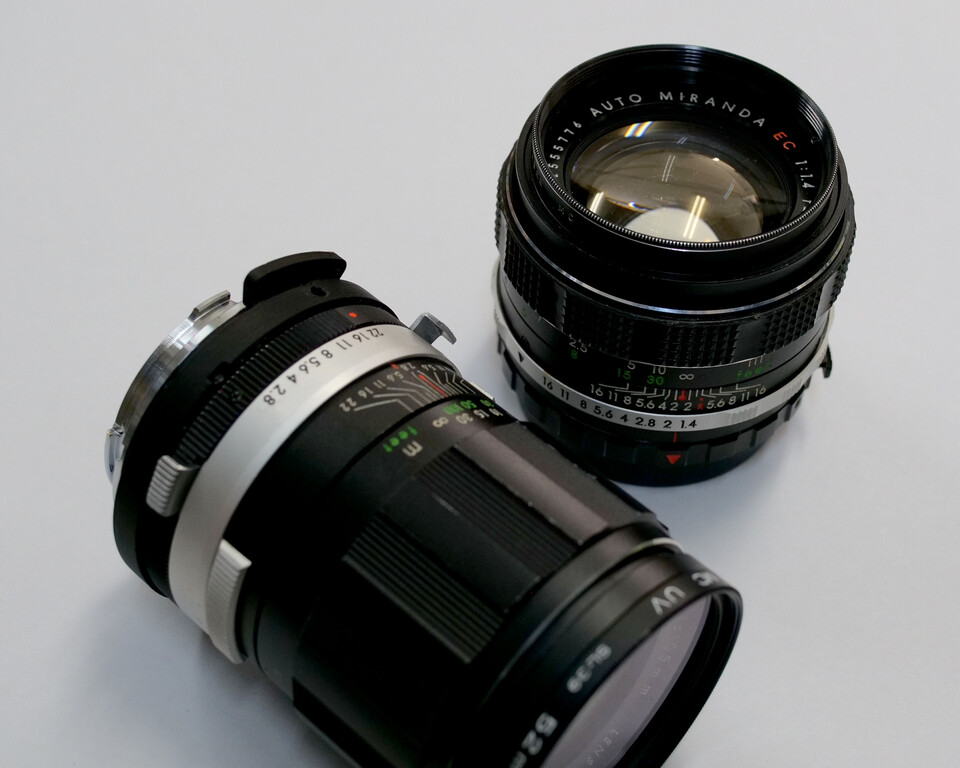

今回、大変綺麗なレンズを2本お借りしました。マウントも綺麗であまり使い込んでないレンズの状態でした。
この機会に公開に踏み切りました。
貴重なレンズをお預けくださりありがとうございました。

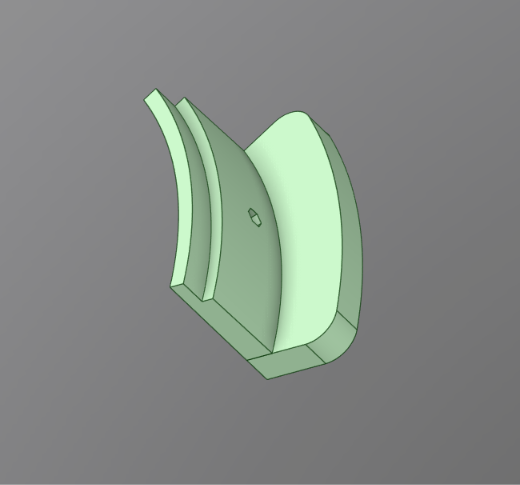

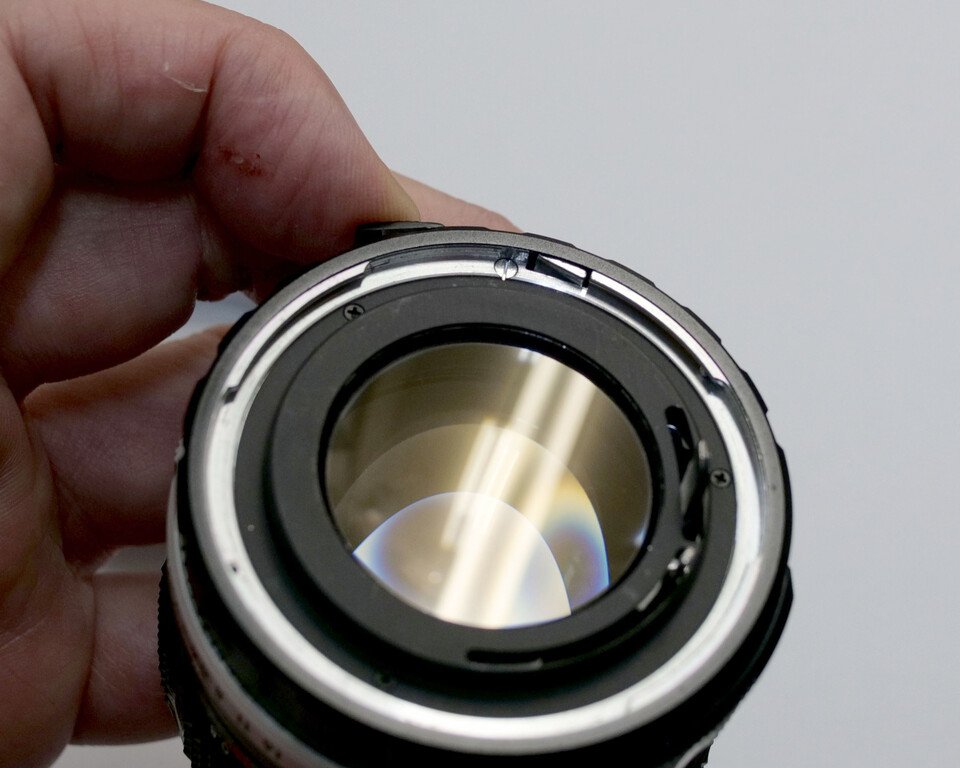

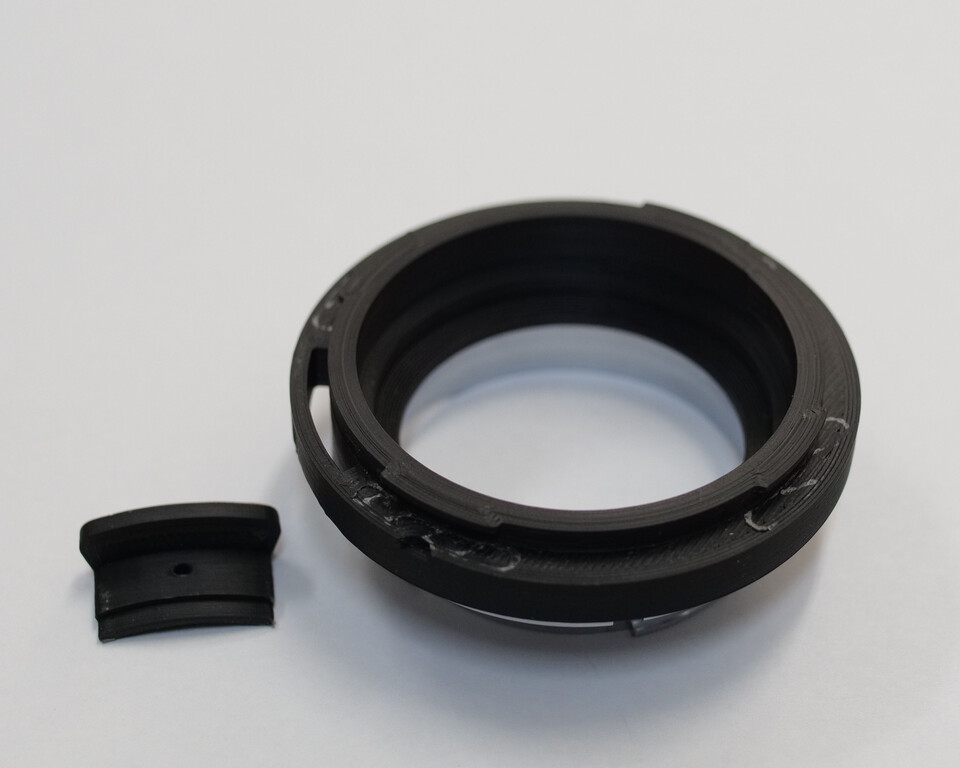

↑バヨネットの縁に引っ掛けるレンズロックです。
このロックを利用したかったのでが、3dプリンターの素材では弾力でロックが逃げてしまいます。

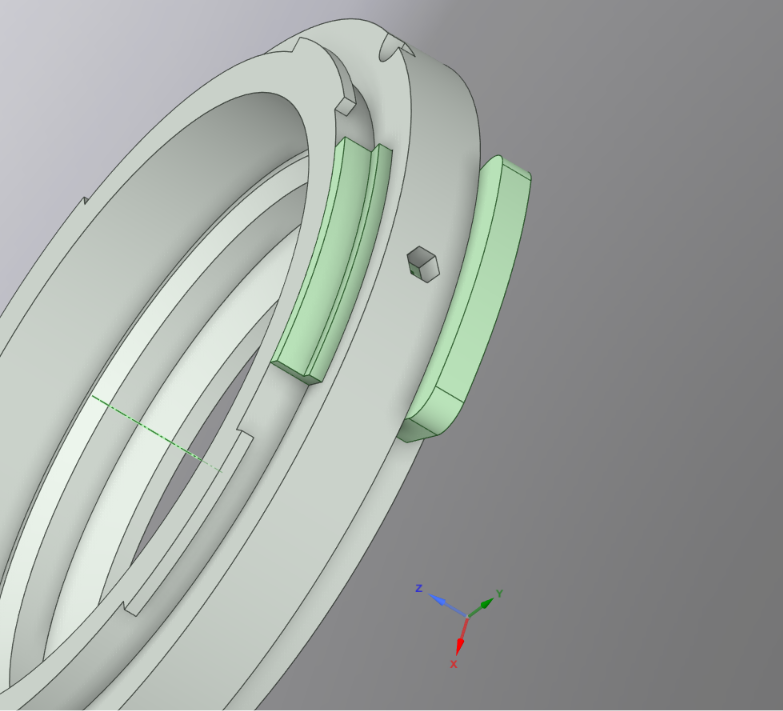

いつもの設計では、真横からバヨネットに杭を打つようロックを作るのですが、

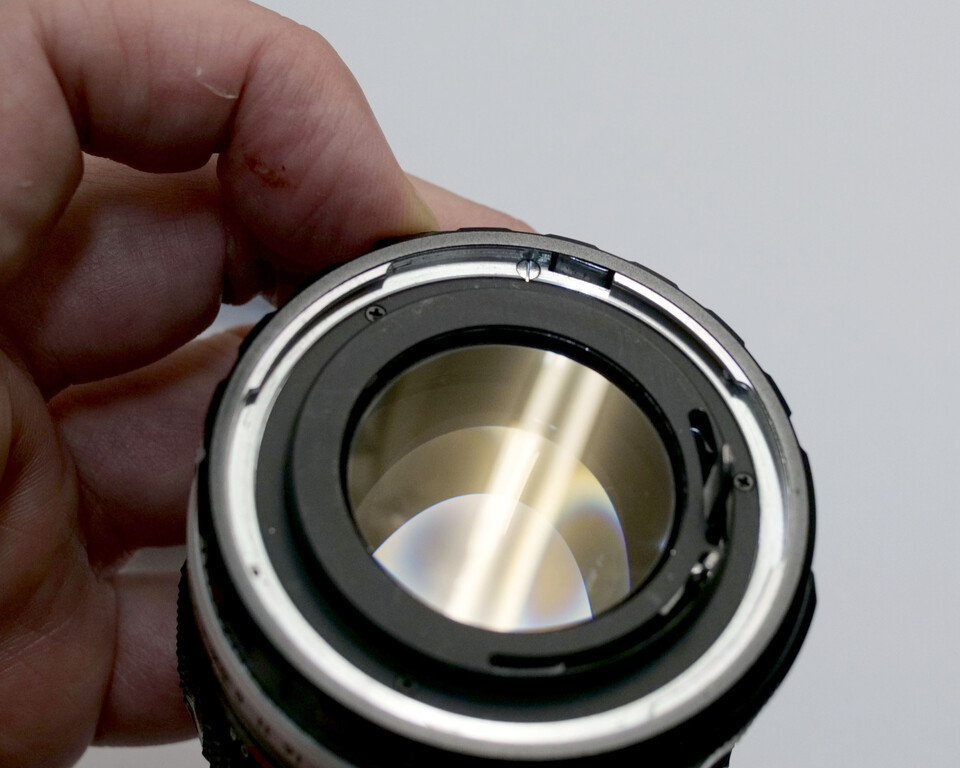

ミランダの外爪バヨネットでは、レンズのスカートが被さっており、横からはアプローチ出来ませんでした。

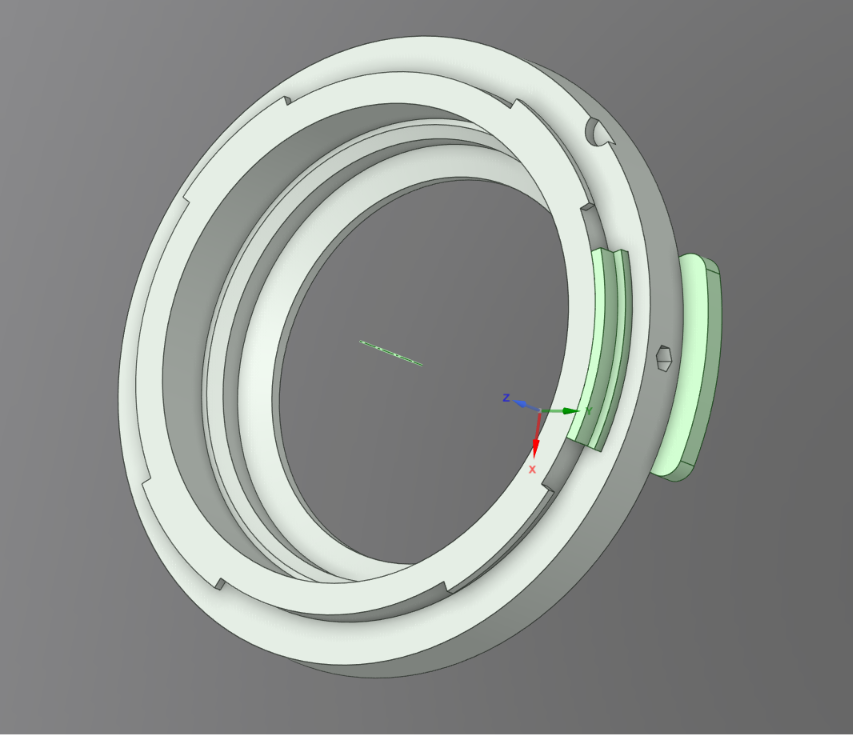

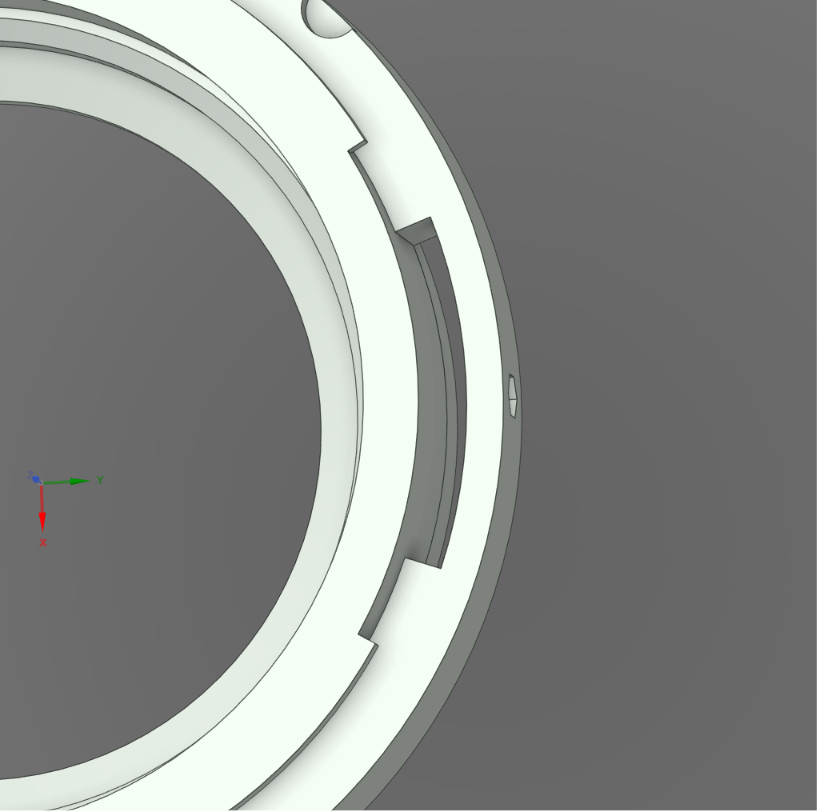

今回はMのマウント面側からロックの部品を差し込むように工夫しました。
muk 小菅宗信
