muk3D Mamiya PWP M
muk3Dプリントプロジェクト
マミヤ・プリズマットWPのバヨネットをMマウントに変換するマウントアダプターです。
各メーカのミラーレスマウントにMマウントアダプターを介して装着できます。
地元のお客さんからのオーダーで作りました。
↑MAMIYA プリズマットWPのSEKOR 58/1.7 と Sony α7II。
α7IIに装着してみます。
↑α７にはMマウントアダプターがついています。
↑muk3D Mamiya PWP Mを装着。
↑レンズを装着。
↑レンズロックパーツをセットしました。
他の各メーカーのミラーレス機でも、Mマウントアダプターと組み合わせることで装着できます。
Mマウントを汎用マウントと見立てております。
↑SIGMA fp と MAMIYA-SEKOR 58/1.7
↑FUJIFILM X-T4 と MAMIYA-SEKOR 58/1.7

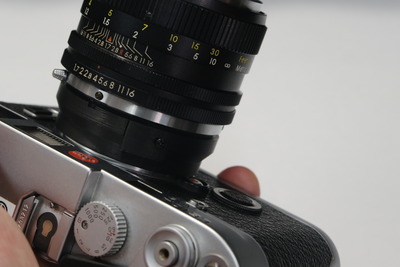

↑Leica M6 と MAMIYA-SEKOR 58/1.7 レンジファインダーとのピントの連動はありません。
レンズ装着方法
この部分の凹みマークとペンズの赤いマークをあわせます。
バヨネットが止まるまでレンズを回します。
この部分にロックパーツ差し込んでレンズを固定します。
ロックパーツを押し込みます。
安全のためロックパーツを小ねじで固定します。ドライバーを使います。
ここのマークがMマウントの赤マークとの合わせです。
装着します。
レンズロックパーツの外し方。
この部分が指掛になっていますが、硬いのでドライバーなどを当てて浮かせてください。
ロックパーツを引き抜いてレンズを外してください。
素材:ABS樹脂
製法:3Dプリンターでの出力（機種ZORTRAXポーランド製）
自家製3Dプリントプロジェクトとは、3Dプリンターで出力した成果物を商品とする実験的な販売です。商品はご注文を受けてからの製造となります。
素材はABSというプラスチック樹脂です。精度はそこそこ出ていますが、仕上げという意味では3Dプリンター出力の仕上がりです。プリントの向きによりきれいな面と荒れた面があります。プラモ作成など腕に自信のあるお客様は仕上げにチャレンジするのも良いかと思います。
ABS、素材に粘りがあり強度もあります。出力精度の高いZ-ABS v2という素材を使用しています。
Mマウント部分は金属のフランジをを使用しております。
金属とABS樹脂のハイブリット構造です。
大量生産の製品ではないのであまり安くは作れませんが、1個から製造することが出来るのでニッチな商品を提供することが出来ます。
樹脂の部品のみ作れますので、修理の対応が出来ます。
muk自家製です。
muk3D Mamiya PWP M
価格8000円（税込み）
送料込みです。
受注生産となります。お送りするまで少しお時間を頂きます。納期をご確認ください。
発送までの目安は２，３日です。
よろしくお願いいたします。
お取引はメールでのご連絡でとなります。
こちらにご連絡ください：kosuge@muk-cs.com muk 小菅
(メアドをクリックすると新規メールの作成画面が現れます。）
ストアーズのネットショップに対応しました。
ご利用ください。
地元のお客さからオーダーで作りました。
マミヤ・プリズマットWPのバヨネットマウントは初めて見ました。
レンズはお客さんにお借りしたものです。
マミヤ・プリズマットは、マウントが他にもあるそうです。M42とエキザクタマウントがあるそうです。このバヨネットマウントはオリジナルでレンズもそうは見かけないレアマウントです。
バヨネットの廻り止めの小ねじを使ってレンズをロックするように作りました。
3Dプリンターの樹脂素材では、通常のロックピンの溝では、かかりが浅く削いでしまうからです。
ありがとうございます。
muk 小菅宗信
English Information
Mamiya Prismat WP Bayonet Lens to Leica M Mount Adapter
This is a custom mount adapter that allows Mamiya Prismat WP bayonet-mount lenses to be used with Leica M mount cameras and adapters.
The Mamiya Prismat WP was produced with several different lens mounts, including M42 and Exakta versions. However, the bayonet mount used in this particular version is a much less common and unusual mount.
This adapter was developed because there was no suitable commercial adapter for the original Mamiya Prismat WP bayonet mount.
The project was originally made at the request of a local customer. The actual lens was provided for measurement and testing, allowing the adapter to be designed specifically around the original lens.
The adapter converts the original Mamiya bayonet mount to Leica M mount. Leica M is used as an intermediate mount, so the adapted lens can also be used with many modern mirrorless cameras by combining it with an appropriate M mount adapter.
The adapter uses a custom locking mechanism designed specifically for 3D-printed ABS resin.
Instead of using a conventional locking pin and narrow groove, a small screw is used to prevent the lens from rotating. With a 3D-printed resin structure, a conventional shallow locking groove could wear or become damaged over time. The screw provides a more secure mechanical stop.
The adapter was tested with the Mamiya-Sekor 58mm f/1.7 lens on several cameras, including:
Sony α7 II
SIGMA fp
FUJIFILM X-T4
Leica M6
The rangefinder coupling is not retained, so focusing is performed manually using the appropriate focusing mechanism.
The adapter is manufactured using ABS resin 3D printing, combined with a metal Leica M mount flange.
Lens: Mamiya-Sekor 58mm f/1.7
Mount: Mamiya Prismat WP bayonet → Leica M
Material: ABS / metal
Manufacturing: 3D printing
Made in: Japan
Manufacturer: muk camera service
This is a made-to-order product. Because the original Mamiya Prismat WP bayonet mount is uncommon, production may require access to the specific lens for measurement and fitting.
muk camera service specializes in rare, unusual and discontinued lens mounts, including historical Japanese camera systems for which commercial adapters are difficult or impossible to find.
3D printing makes it possible to produce these specialized adapters in very small quantities. Instead of designing only for popular mounts, we can also work with unusual mounts when an actual lens is available for examination.
Looking for an adapter for an unusual historical lens?
Please contact muk camera service. Even if no commercial adapter exists, we may be able to design and manufacture a custom solution.
International inquiries are welcome.
Online Shop
This adapter is also available through the muk3D Print Project online shop on STORES.
Please visit the shop page for the current price, availability and ordering information.
muk3D Print Project — STORES Online Shop
If you have any questions about compatibility or a rare lens mount, please contact muk camera service.
muk camera service, Japan
muk 小菅
