muk FocaB-SE
muk3Dプリントプロジェクト
NikonZマウントやパナ、シグマシンLeicaLマウントも作れます。

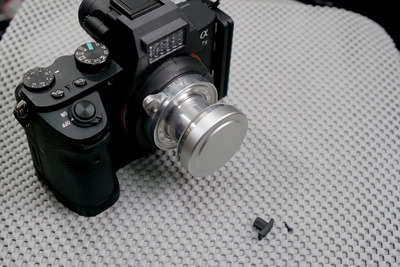

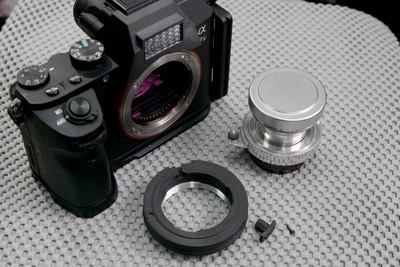

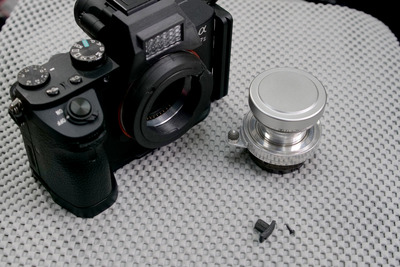

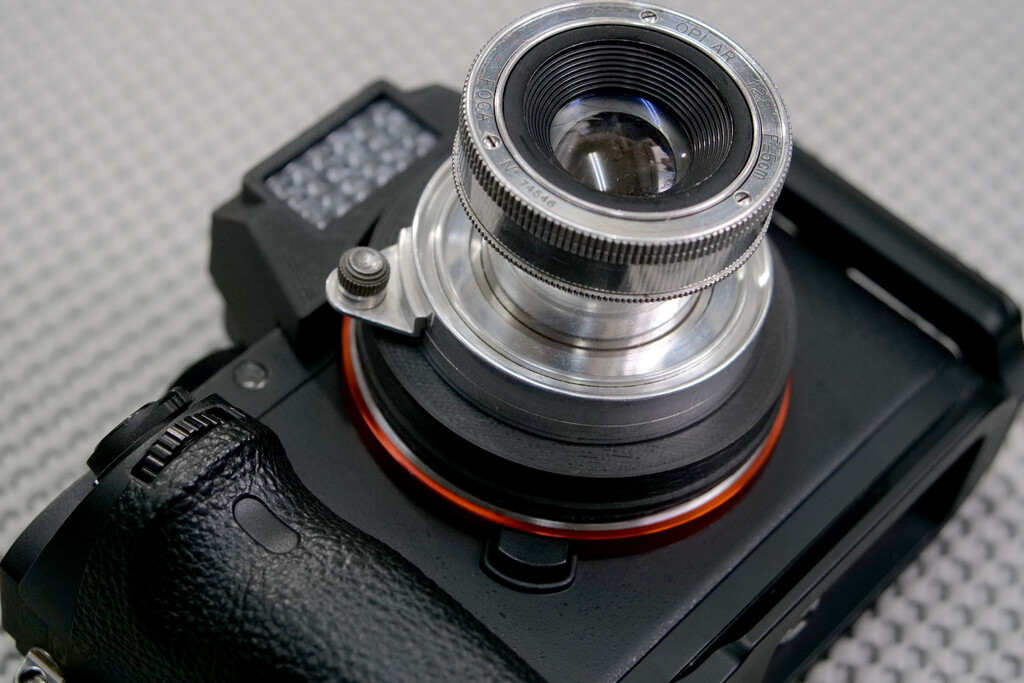

↑ソニーα7IIとFoca OPLAR 5cm/f2.8 バヨネット。（変なα7でごめんなさい）
注意事項
バヨネットは三箇所どこでも入りますが、

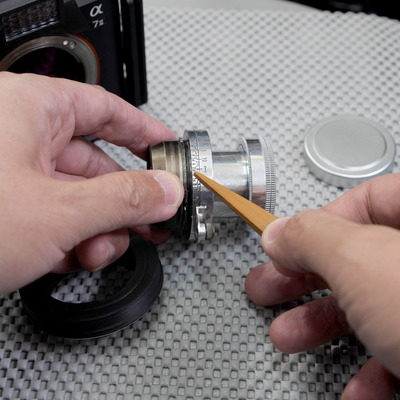

レンズの無限遠の指標と、アダプターの丸いマークをあわせて差し込んでください。
装着方法の動画が↓下の方にございます。

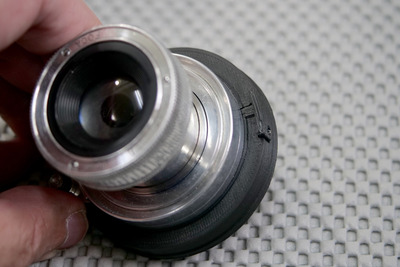

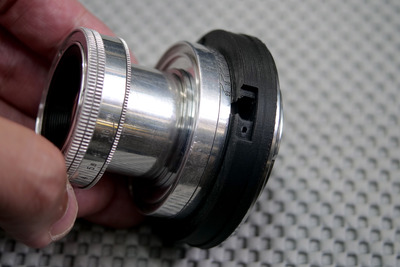

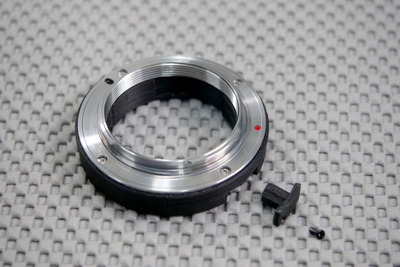

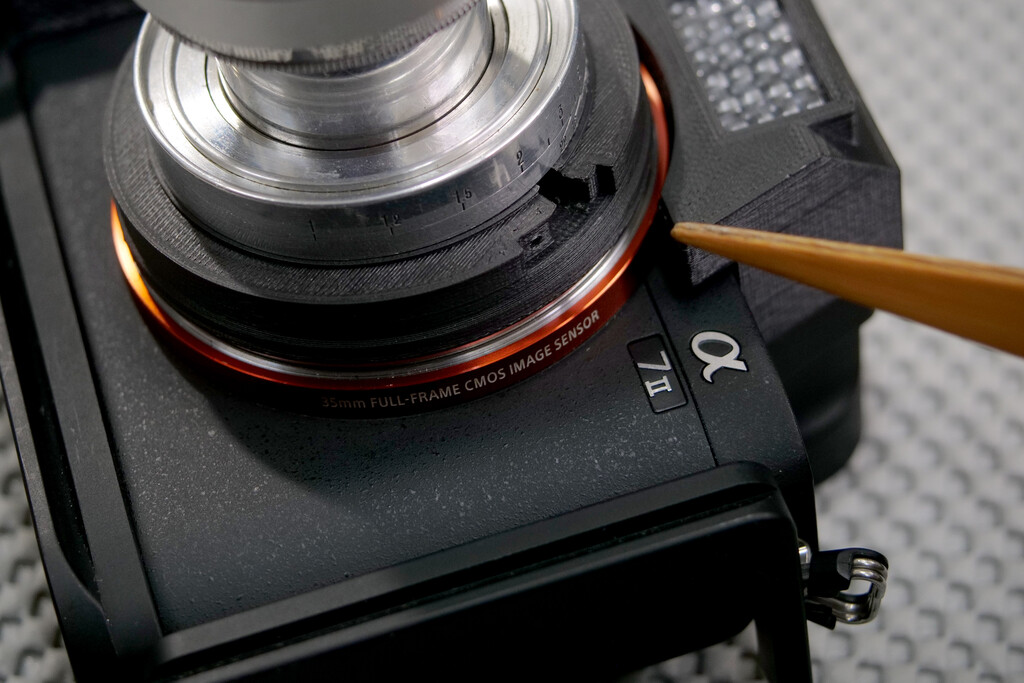

この部分にロックのパーツを差し込みます。

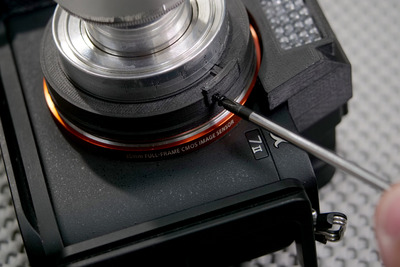

↑念のためロックをネジで固定します。

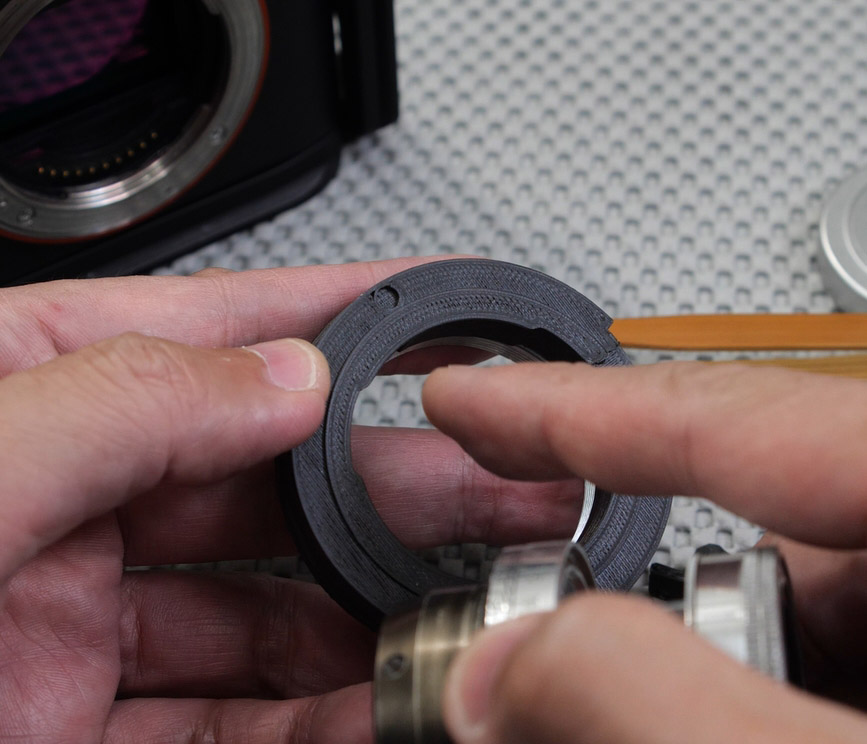

↑レンズの着脱方法 動画 音声なし
御覧ください。
---追記 22/11/11
Oplar 2,8cmF4.5 がロック出来ないとご指摘を頂き対応しました。
レンズの種類によってなのか、バヨネットの長さが違う事がわかりました。

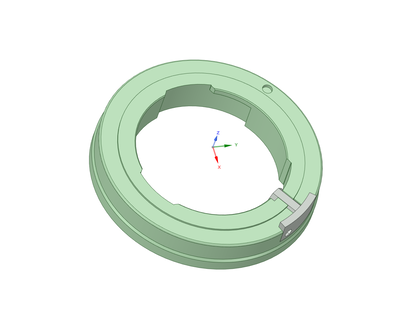

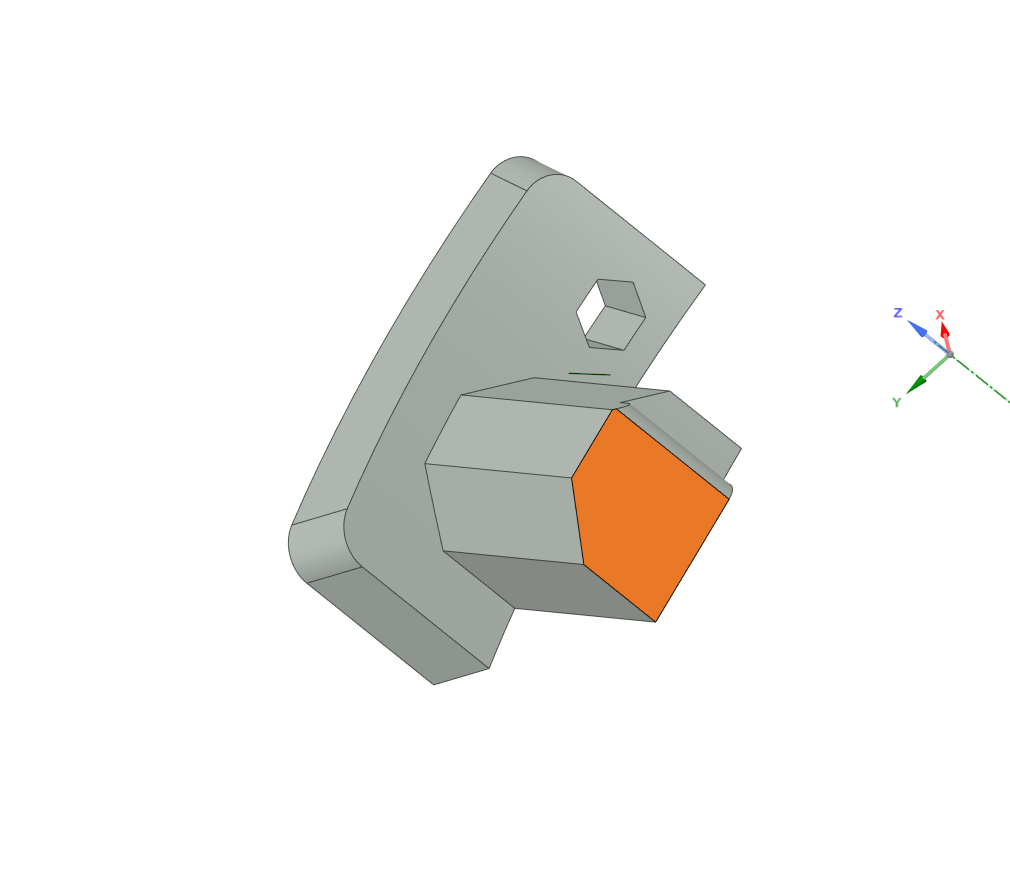

ロックの部品を追加することによって対応しました。

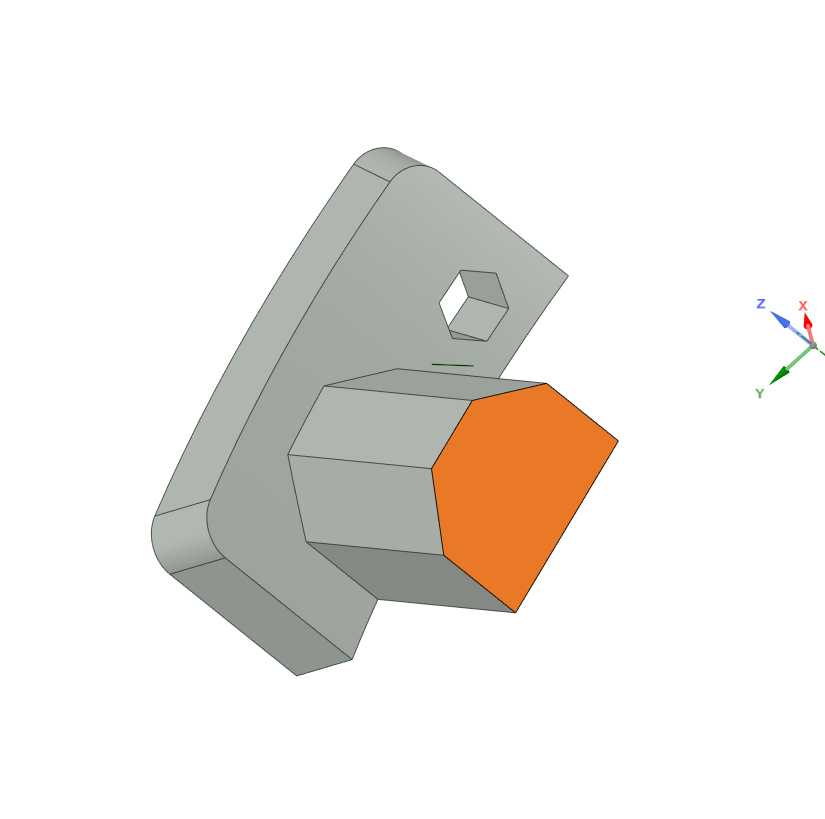

↑OPLAR 5cm/f2.8対応

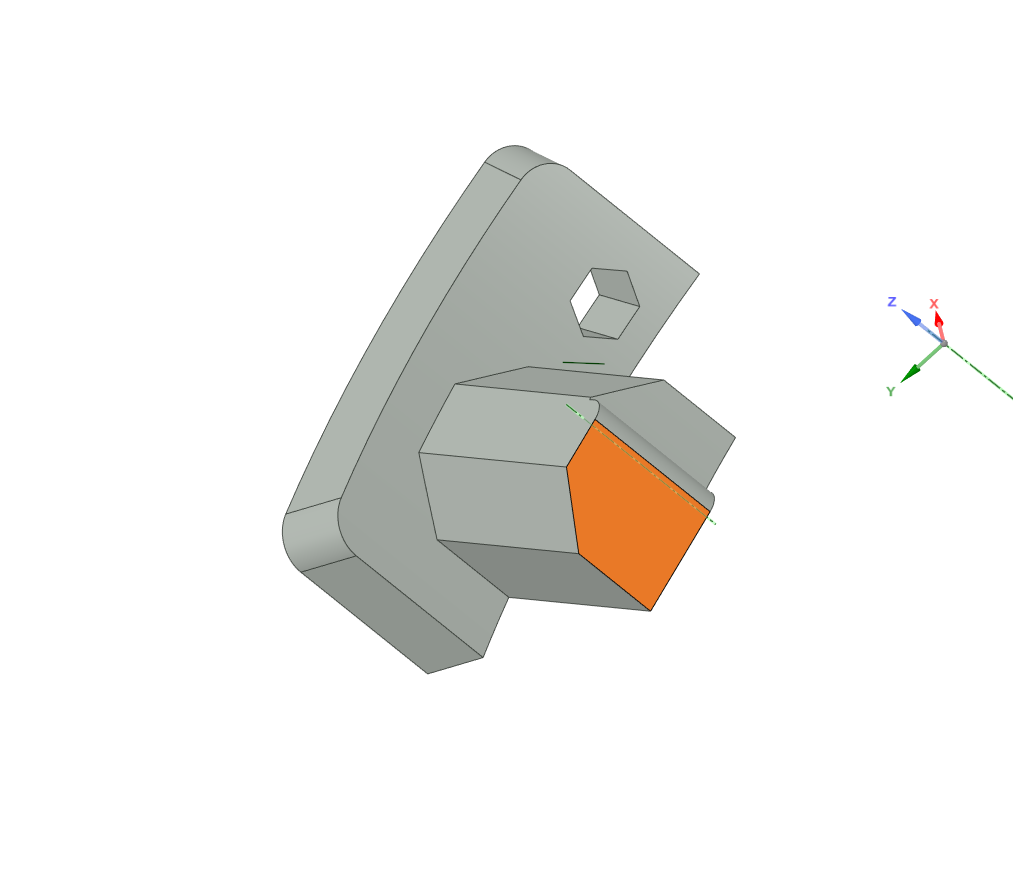

↑OPLAR 2,8cmF4.5対応
↑念のため用意しましたバージョン
3種類のロック部品を用意しました。
お手持ちのレンズでちょうど良さそうな物を使ってください。
また、何かの違いで、ロックできない、装着出来ないレンズがございましたら個別に対応出来ます。
ご相談ください。
装着確認済みレンズ
Foca OPLAR 5cmF2.8
Oplar 2,8cmF4.5
Oplarex 50mmF1.9
素材:ABS樹脂
製法:3Dプリンターでの出力（機種ZORTRAXポーランド製）
自家製3Dプリントプロジェクトとは、3Dプリンターで出力した成果物を商品とする実験的な販売です。商品はご注文を受けてからの製造となります。
素材はABSというプラスチック樹脂です。精度はそこそこ出ていますが、仕上げという意味では3Dプリンター出力の仕上がりです。プリントの向きによりきれいな面と荒れた面があります。プラモ作成など腕に自信のあるお客様は仕上げにチャレンジするのも良いかと思います。
ABSは素材に粘りがあり強度もあります。出力精度の高いZ-ABS v2という素材を使用しています。

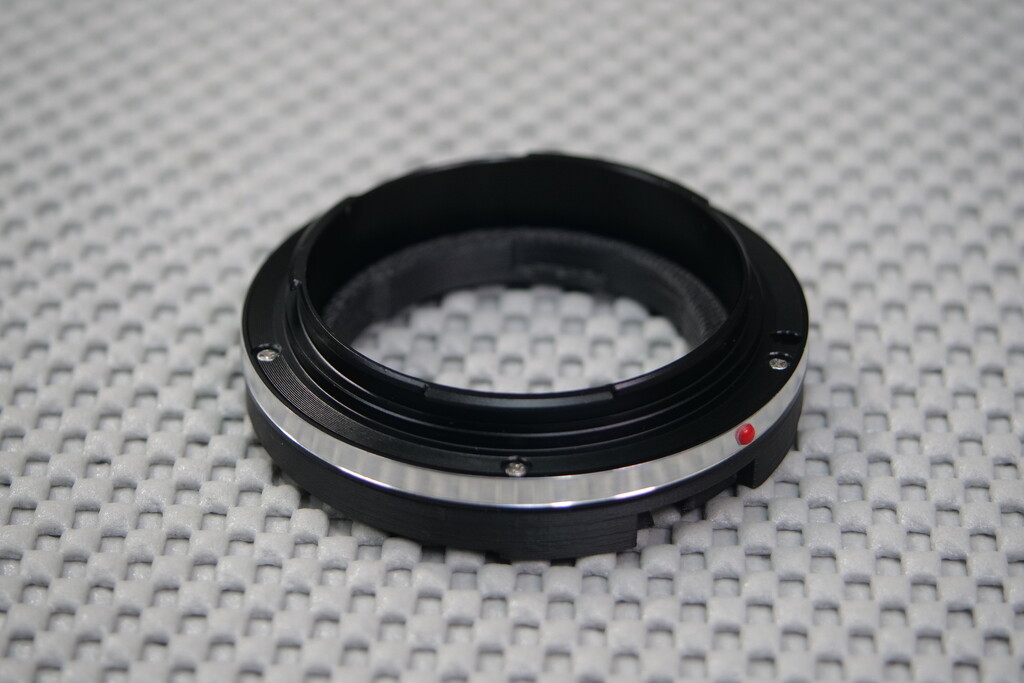

Eマウント部分は金属のフランジをを使用しております。
金属とABS樹脂のハイブリット構造です。
大量生産の製品ではないのであまり安くは作れませんが、1個から製造することが出来るのでニッチな商品を提供することが出来ます。
樹脂の部品は作れますので、修理の対応が出来ます。
muk自家製です。
muk FocaB-SE
価格6500円（税込み）
送料込みです。
受注生産となります。お送りするまで少しお時間を頂きます。納期をご確認ください。
発送までの目安は２，３日です。
よろしくお願いいたします。
お取引はメールでのご連絡でとなります。
こちらにご連絡ください：kosuge@muk-cs.com muk 小菅
(メアドをクリックすると新規メールの作成画面が現れます。）
お取引方法の説明はこちら→お取引方法
レアなFocaのレンズは見たことも触ったこともなかったのですが、
お客さんからFocaバヨネットのアダプターを作って欲しいとご依頼がありました。カメラ側はEOSRでした。
EOSRの金属バヨネットの部品をご用意出来ないので、作れないとお話したところ、お客さんが部品をご用意いただき、レンズとカメラも貸していただけました。同時にソニーEマウント用も作る事が出来てこのページを用意することが出来ました。
お客さんから送られてきた部品は、アルミ素材で、4.5mm厚で5穴のバヨネットのフランジでした。
フォカバヨネットはフランジバックがMマウントより1mmほど長く、EOSRとフランジ部品の厚みで、マウントアダプターに使える厚みが5mm強ほどでした。
5mmほどのスペースにレンズのロック機能を詰め込むのは無理かなと思いましたが、
やってみれば出来るもので、アダプターの胴体を貫通させて、レンズのバヨネットを直接抑え込むように工夫しました。
レンズは返却する前に、しっかり見て勉強します。

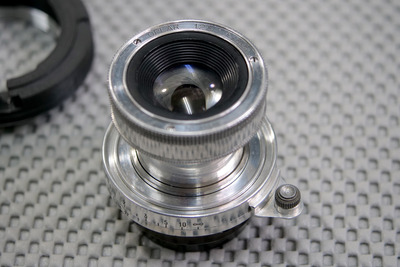

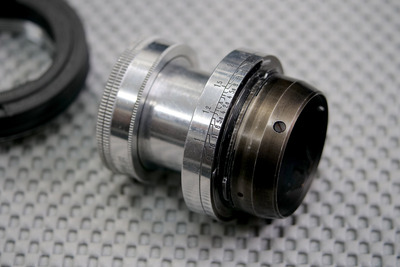

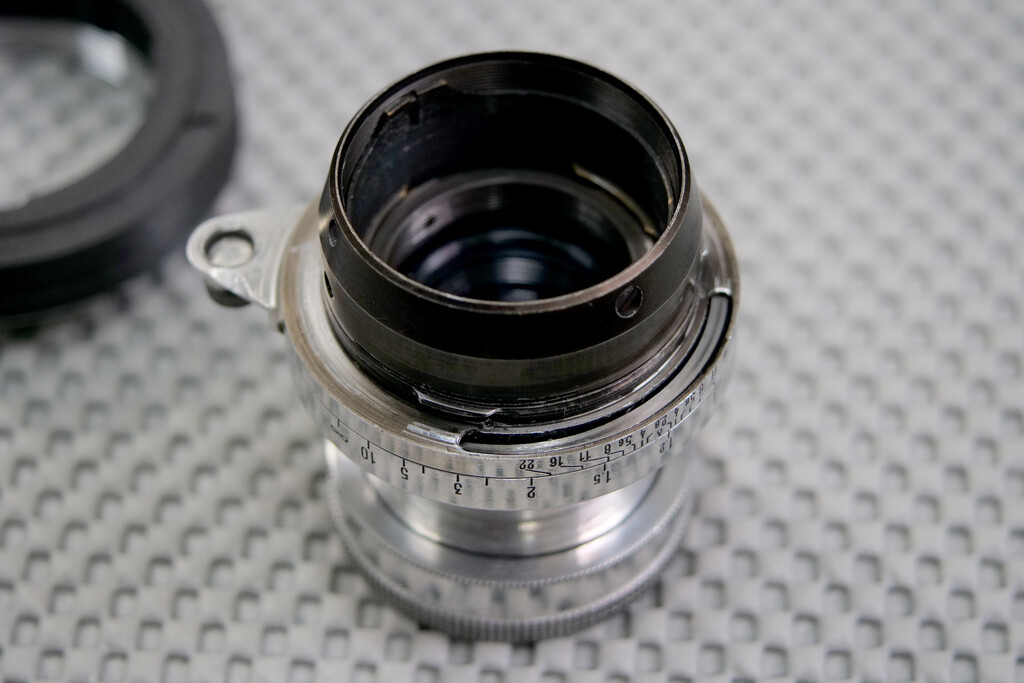

Focaのレンズはマウントから後ろに長くスカートになっており、ヘリコイドの直進キーが仕込まれてました。エルマーみたいに沈胴式ですが、レンズが回転するヘリコイドではなく、直進式のヘリコイドでした。
マウントの設置部分にスリットがあり、その中に距離計連動のカムがありました。
絞りはきれいな円形で、羽の枚数は多くて数え切れません。
ありがとうございました。
muk 小菅宗信
English Information
Foca Universal Bayonet Lens to Sony E / Nikon Z / L-Mount Adapter
This is a custom adapter for using Foca Universal bayonet-mount lenses with modern mirrorless cameras.
The Foca bayonet mount is a rare French lens mount used by the Foca Universal camera system.
This was a particularly significant project for muk camera service because customers had been asking for an adapter for this mount for many years, long before I started using 3D printers.
At the time, there was no practical way for me to manufacture this adapter economically. The availability of 3D printing eventually made it possible to produce the complex mechanical shape in very small quantities.
The first adapter was developed at the request of a customer who wanted to use a Foca lens on a Canon EOS R. The customer provided the camera, the lens, and a metal camera-side bayonet flange, making it possible to examine the actual equipment and develop the adapter.
The available space was extremely limited. The Foca mount has a flange focal distance approximately 1 mm longer than Leica M, and after allowing for the thickness of the metal camera-side flange, there was only about 5 mm of space available for the adapter mechanism.
The lens locking mechanism therefore had to be incorporated into this very limited space.
The final design uses a through-body locking mechanism that directly presses against the Foca lens bayonet. This made it possible to reproduce the lens locking function while keeping the adapter extremely thin.
The adapter was subsequently developed for several modern camera mounts:
Sony E
Nikon Z
Leica L / L-mount
Compatible Foca lenses include:
Foca Oplar 50mm f/2.8
Foca Oplar 28mm f/4.5
Foca Oplarex 50mm f/1.9
Different Foca lenses can have slightly different bayonet dimensions. For this reason, several versions of the locking component are available, and individual adjustments may be possible when necessary.
The original Foca lenses also have interesting mechanical characteristics. Some lenses have a long rear skirt containing a straight-line focusing mechanism, rather than the rotating helicoid commonly found in other collapsible lenses. The original mount also contains a rangefinder coupling cam.
These details were examined during development before returning the customer's equipment.
The adapter is manufactured using Z-ABS / ABS-based 3D printing, combined with a metal camera-side mount flange.
Lens mount: Foca Universal bayonet
Camera mounts: Sony E / Nikon Z / Leica L
Material: ABS / metal
Manufacturing: 3D printing
Made in: Japan
Manufacturer: muk camera service
This is a made-to-order product.
The project is a good example of how 3D printing made it possible to manufacture a specialized adapter that had been requested for many years but was previously difficult to produce economically.
muk camera service specializes in rare, unusual and discontinued lens mounts, including historical European and Japanese camera systems.
Many of these projects begin with a request for a mount that is simply too unusual for conventional commercial production. When an actual camera and lens are available for examination, I can design, prototype and manufacture a solution using 3D printing and metal components.
Looking for an adapter for an unusual historical lens?
Please contact muk camera service. Even if no commercial adapter exists, we may be able to design and manufacture a custom solution.
International inquiries and orders are welcome.
Online Shop
This adapter is also available through the muk3D Print Project online shop on STORES.
Please visit the shop page for the current price, availability and ordering information.
muk3D Print Project — STORES Online Shop
If you have any questions about compatibility or a rare lens mount, please contact muk camera service.
