muk3Dプリントプロジェクト
アリマウント等のシネレンズでは、フィルターネジが切っていないレンズが多く存在します。
オールドシネレンズを手する方も増え、ミラーレスカメラで気軽に動画撮影もしたいのですが、
NDフィルターを装着使用にもフィルターのネジが切ってありません。
マットボックスを用意すればよいのですが、取り回しの良いミラーレスカメラも、リグを組むことで重たく大げさになってしまいます。お気軽装備でシネレンズの撮影を楽しみたい。
自身の体験ですが、そんな思いもあり、かぶせ式フィルターアタッチメントを作ってみました。

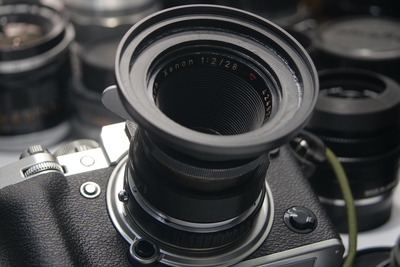

写真はArri STDマウントのシュナイダー・シネクセノン28/2です。
かぶせ式フィルターアタッチメントは67mm径フィルターネジが切ってあります。

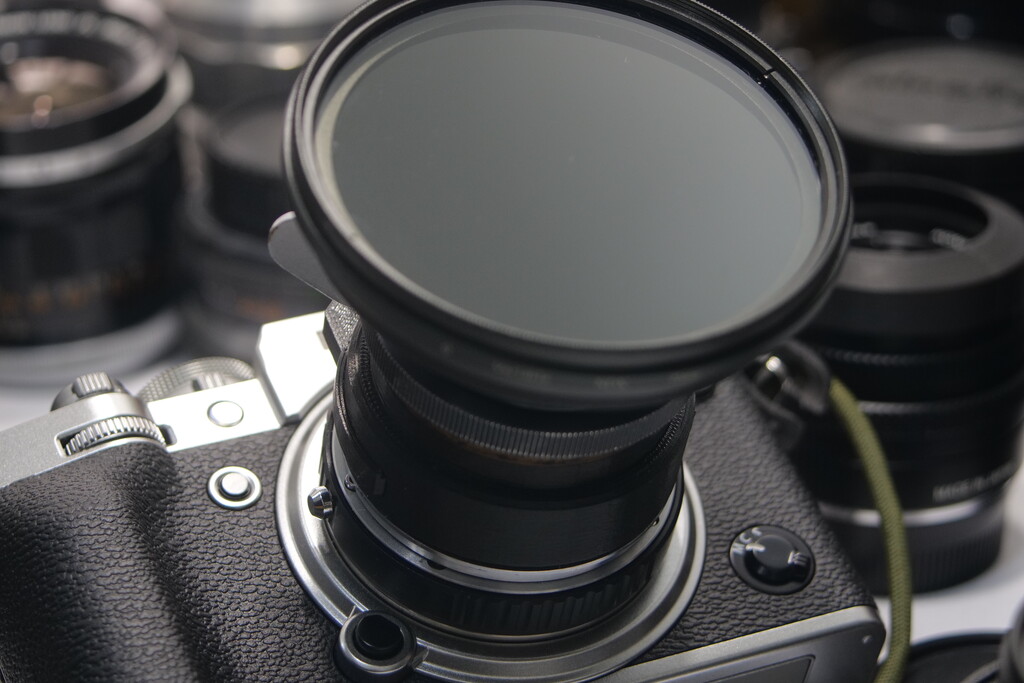

そこに67mm-72mmのステップアップリングを装着して、72mmのバリアブルNDフィルターを装着しております。
中間にスッテップアップリングを装着しているのは、そのほうが素早くフィルターを交換出来るからです。
3Dプリンターの素材ABSは柔らかいのでネジのかかりがわかりづらくて装着がスムーズに出来ないのです。
1つのフィルターをつけっぱなしで、撮影現場での交換がない場合は、直接フィルターを装着しても良いかと思います。
ワンオフ生産品です。

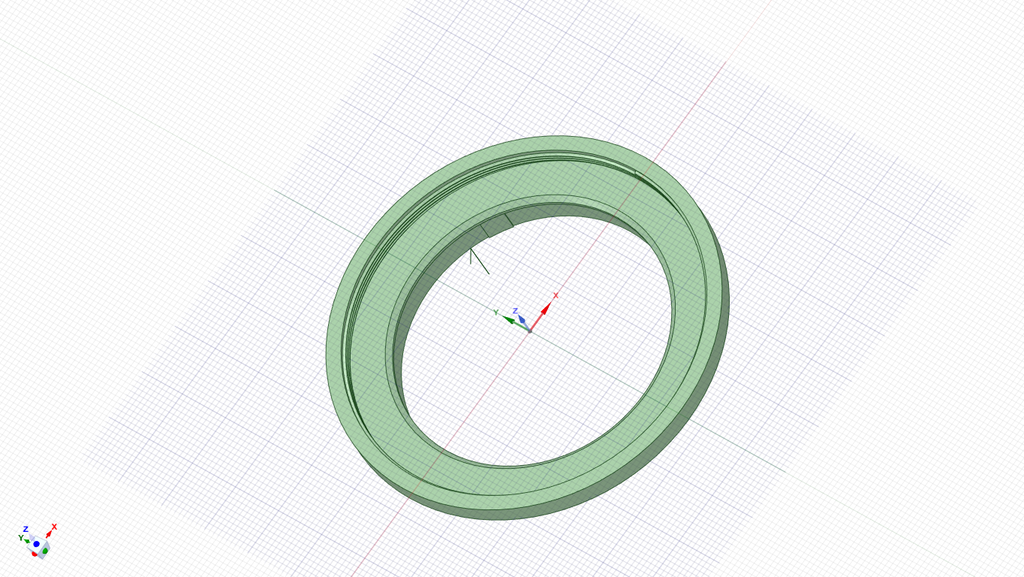

レンズキャップのようにかぶせ式です。各種レンズによって枠口径が違うので、使用するレンズをお預かりして、寸法をとって設計製造いたします。
金額は仕上がった製品のサイズによりますが、2000円〜5000円ほどの目安になります。
料金はプリント時間を基準に算出しております。
67mmと55mmの用意がございます。
35mm標準域で55mmが有効です。
28mmからの広角域は67mmを用意しました。
出来上がりが小さい方がコストを抑えられます。
スッテップアップリングの併用をおすすめします。
上記シネクセノン28/2用67mmは3000円です。
シネクセノン35/2用55mmは2000円
素材:ABS樹脂
製法:3Dプリンターでの出力（ZORTRAXポーランド製）
素材はABSというプラスチック樹脂です。精度はそこそこ出ていますが、仕上げという意味では3Dプリンター出力の仕上がりです。プリントの向きによりきれいな面と荒れた面があります。プラモ作成など腕に自信のあるお客様は仕上げにチャレンジするのも良いかと思います。
ABS、素材に粘りがあり強度もあります。出力精度の高いZ-ABS v2という素材を使用しています。
大量生産の製品ではないのであまり安くは作れませんが、1個から製造することが出来るのでニッチな商品を提供することが出来ます。
muk自家製です。
muk3d cinelens nd
価格3000円から
お預かりするレンズなど送料はお客様負担となります。
受注生産となります。
ご相談はメールでのご連絡でとなります。
こちらにご連絡ください：kosuge@muk-cs.com muk 小菅
(メアドをクリックすると新規メールの作成画面が現れます。）
お取引方法の説明はこちら→お取引方法

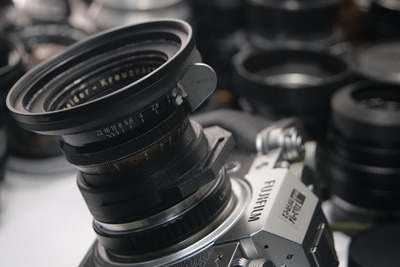

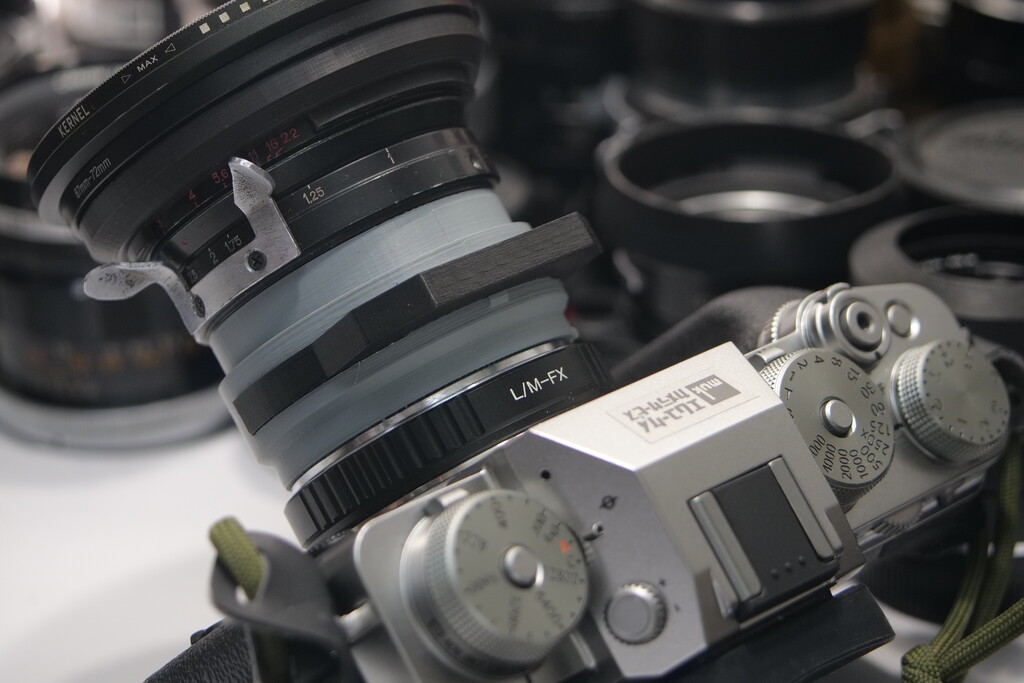

↑OCT-18マウント PO61 28 2/2.5
ステップアップリングを介して72mmのVND装着。
絞り値が見えるようスリットを入れました。

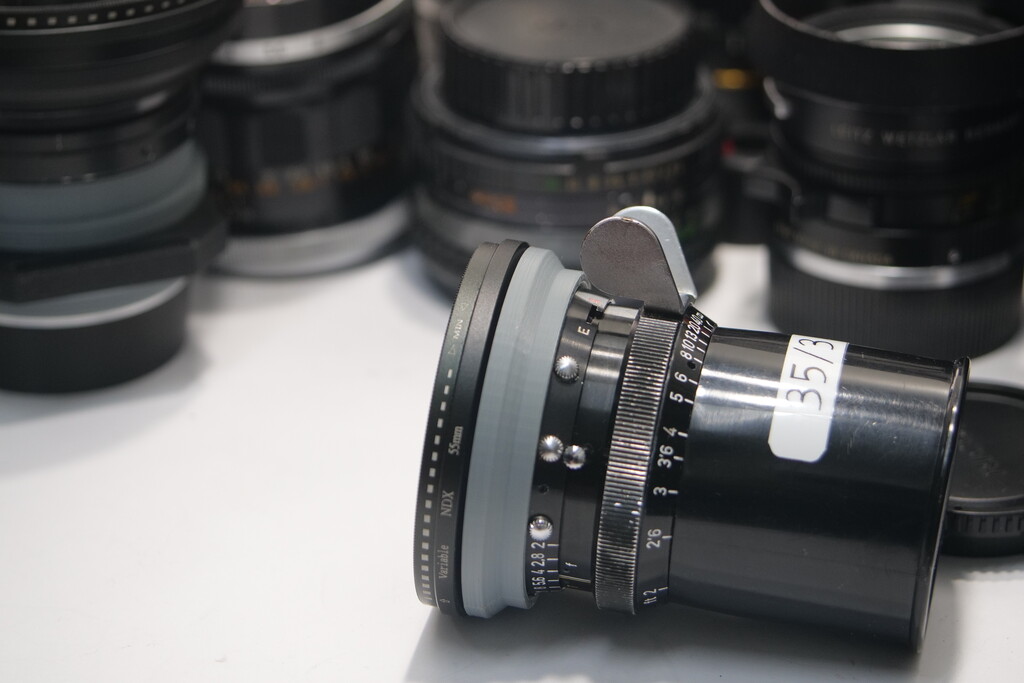

↑cine xenon 35/2
55mm径のVNDを直付けの例。素材はグレー。
muk 小菅宗信
English Information
muk3D Cinema Lens ND Filter Attachment
This is a custom-made slip-on ND filter attachment for vintage cinema lenses that do not have a standard filter thread.
Many vintage cinema lenses, including lenses with ARRI and other cinema mounts, do not have a conventional filter thread at the front of the lens.
This can be inconvenient when using these lenses for video with a modern mirrorless camera. A matte box is one solution, but it can make a compact mirrorless camera setup unnecessarily large and heavy.
I wanted a simpler solution for shooting with vintage cinema lenses, so I designed this lens-cap-style slip-on filter holder.
The attachment fits over the front of the lens and provides a standard filter thread.
The example shown here was made for a Schneider Cine-Xenon 28mm f/2 with an ARRI Standard mount.
It uses a 67mm filter thread, allowing a 67–72mm step-up ring and a 72mm variable ND filter to be attached.
A step-up ring is useful because it makes changing filters faster and easier.
Another example was made for a Cine-Xenon 35mm f/2, using a 55mm filter.
Custom-made for each lens
This is not a universal adapter.
Because the outside diameter of the front of each cinema lens is different, the attachment is individually designed and manufactured for the lens being used.
The lens is measured before manufacturing, and the 3D-printed attachment is designed to fit that particular lens.
This makes it possible to create accessories for unusual vintage cinema lenses for which standard photographic accessories are difficult to find.
Different filter diameters can be used depending on the size of the lens.
The examples shown here use 55mm and 67mm filter threads.
For lenses around the normal focal-length range, 55mm can be practical. For wider lenses such as 28mm, a larger 67mm filter size is useful.
The attachment can also include a small opening to make the lens aperture scale visible.
Why use an ND filter?
When shooting video outdoors, an ND filter makes it possible to control the amount of light entering the lens while maintaining the desired aperture and shutter speed.
This is particularly useful when using vintage cinema lenses with modern mirrorless cameras for video.
Instead of building a large cinema rig with a matte box, this system allows a much more compact setup.
Manufacturing
Material: ABS resin
Manufacturing: 3D printing
3D printer: Zortrax
Filter sizes: 55mm / 67mm examples
Type: Custom slip-on filter attachment
Manufactured by: muk camera service, Japan
This is a one-off / custom production service rather than a mass-produced product.
The design and price depend on the size and shape of the lens.
The ability to manufacture a single custom part is one of the advantages of the muk 3D Print Project.
If you have a vintage cinema lens without a filter thread and need a compact way to use an ND filter, custom production may be possible.
International inquiries are welcome.
