muk3Dプリントプロジェクト第三弾

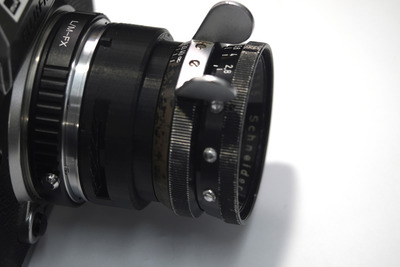

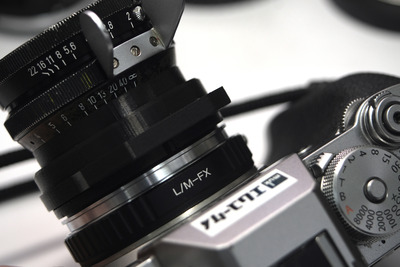

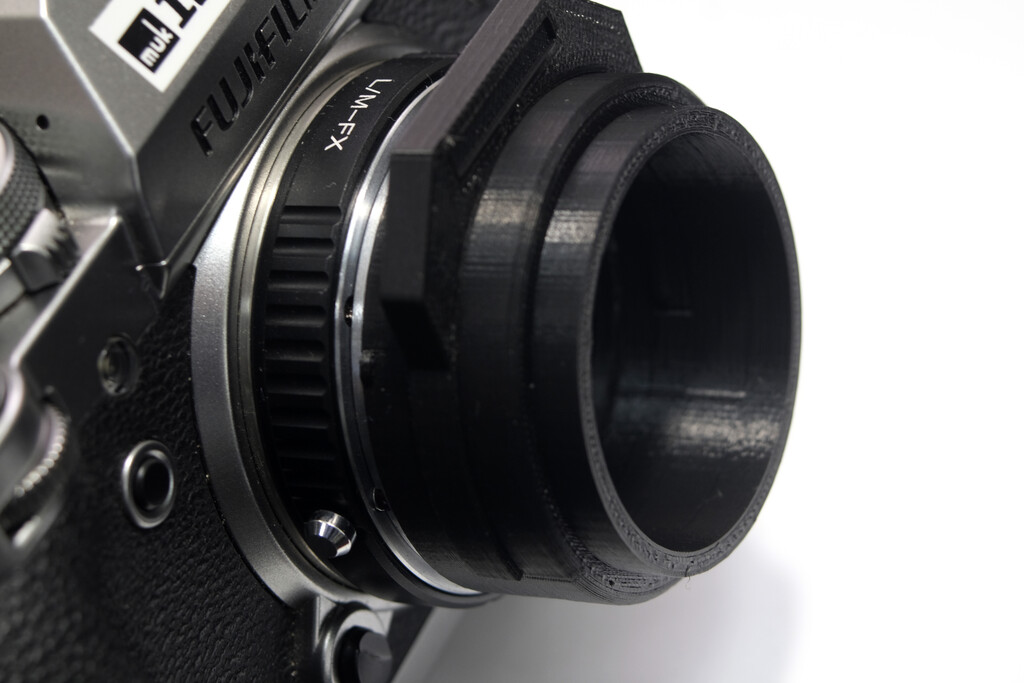

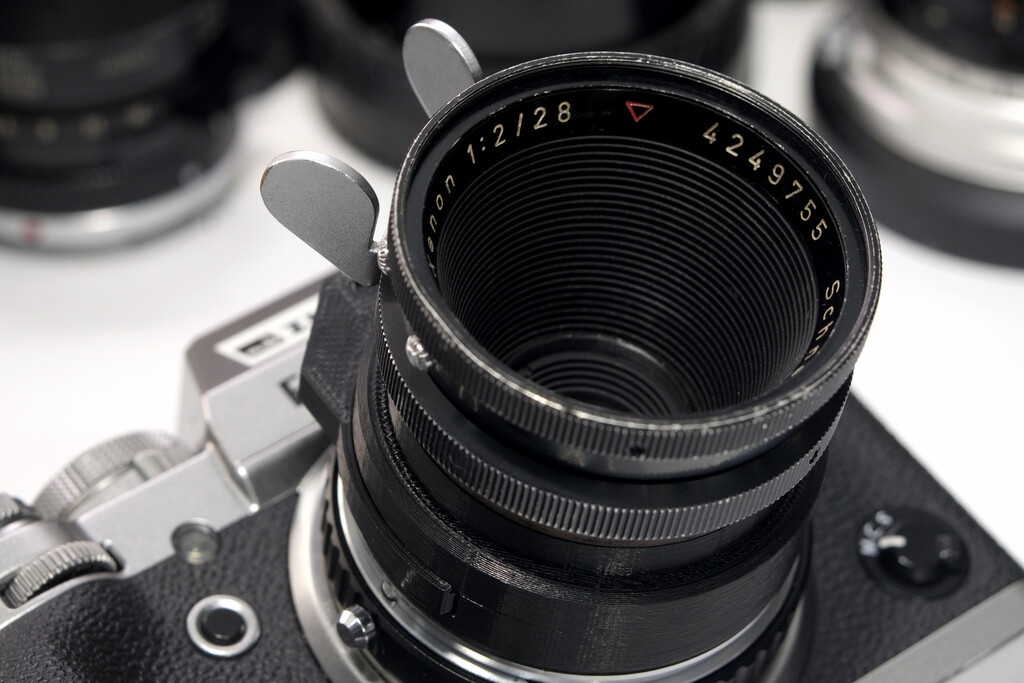

↑Fuji X-t3にMマウントアダプターを装着して、アリ・スタンダードアダプターにXenon 28mmf2を装着しております。
ボディ側はMマウントです。各種ミラーレスのMマウントアダプターと組み合わせて使用できます。
ライカMボディの距離計連動はありません。EVFでご使用ください。
素材:ABS樹脂
製法:3Dプリンターでの出力（機種ZORTRAXポーランド製）
自家製3Dプリントプロジェクト第三弾です。
自家製3Dプリントプロジェクトとは、3Dプリンターで出力した成果物を商品とする実験的な販売です。商品はご注文を受けてからの製造となります。
素材はABSというプラスチックです。精度はそこそこ出ていますが、仕上げという意味では3Dプリンター出力の仕上がりです。プリントの向きによりきれいな面と荒れた面があります。プラモ作成など腕に自信のあるお客様は仕上げにチャレンジするのも良いかと思います。
ABS、素材に粘りがあり強度もあります。ABS素材の中でも強度と精度を両立させるためZ-ULTRATという素材をチョイスしました。

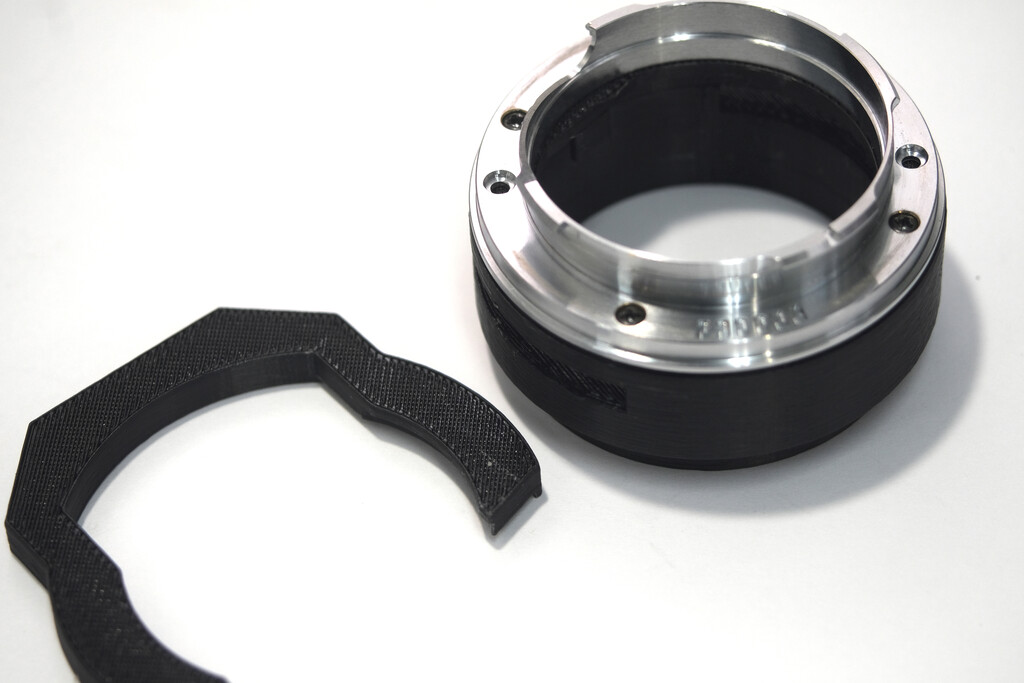

Mマウント部分は金属のフランジをを使用しております。
金属とABS樹脂のハイブリット構造です。

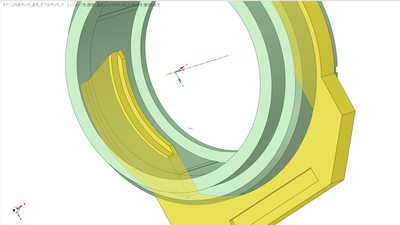

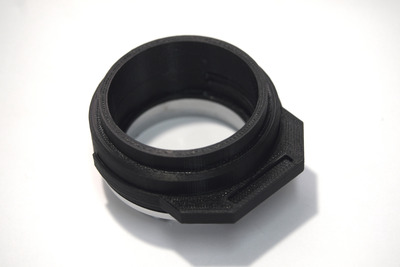

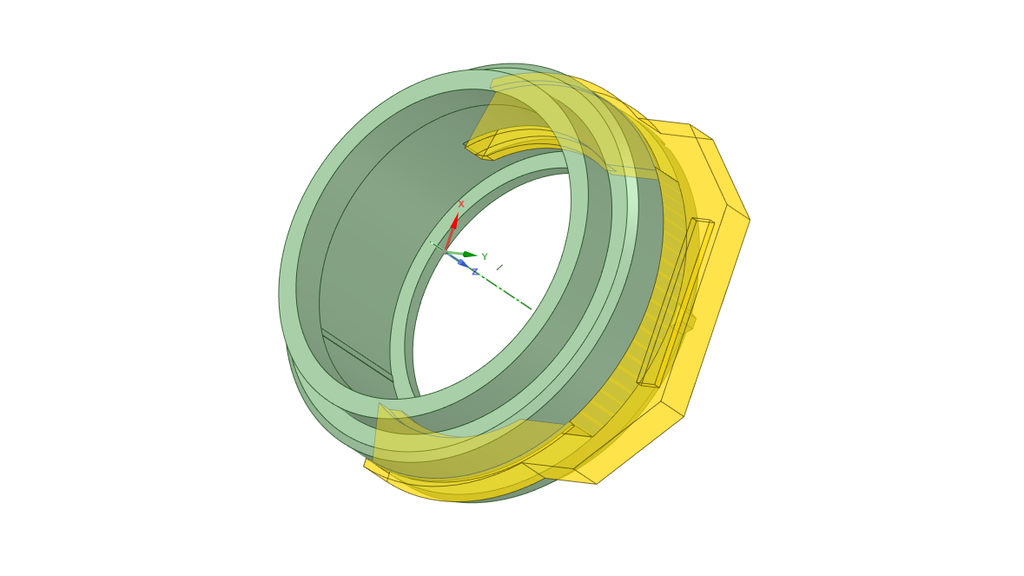

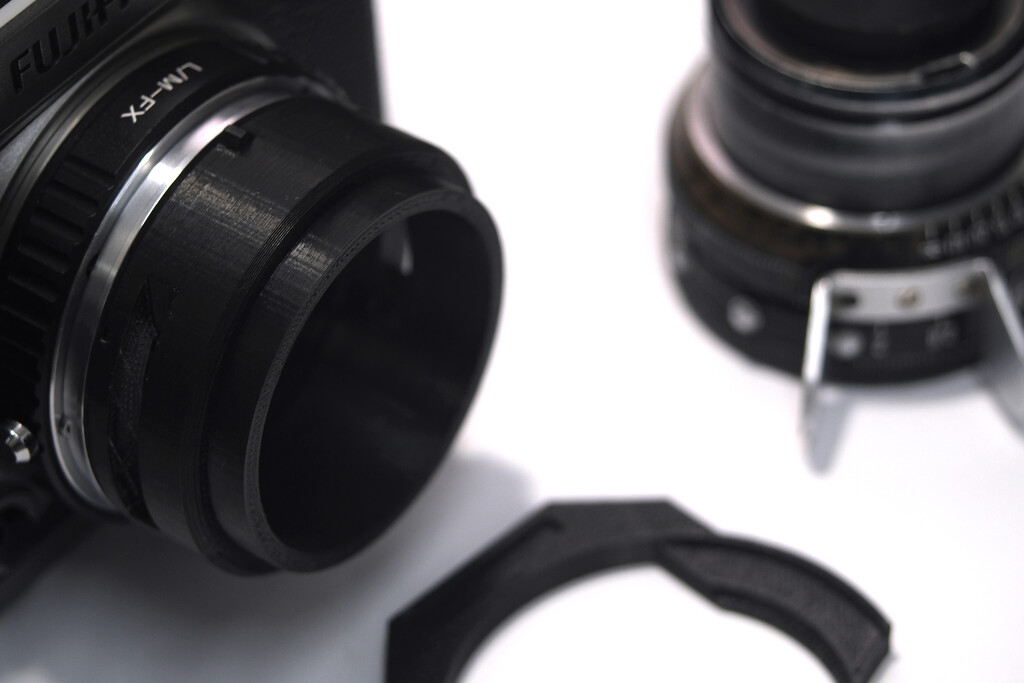

このアダプターは、マウントとロックプレートの2つの部品で構成されております。

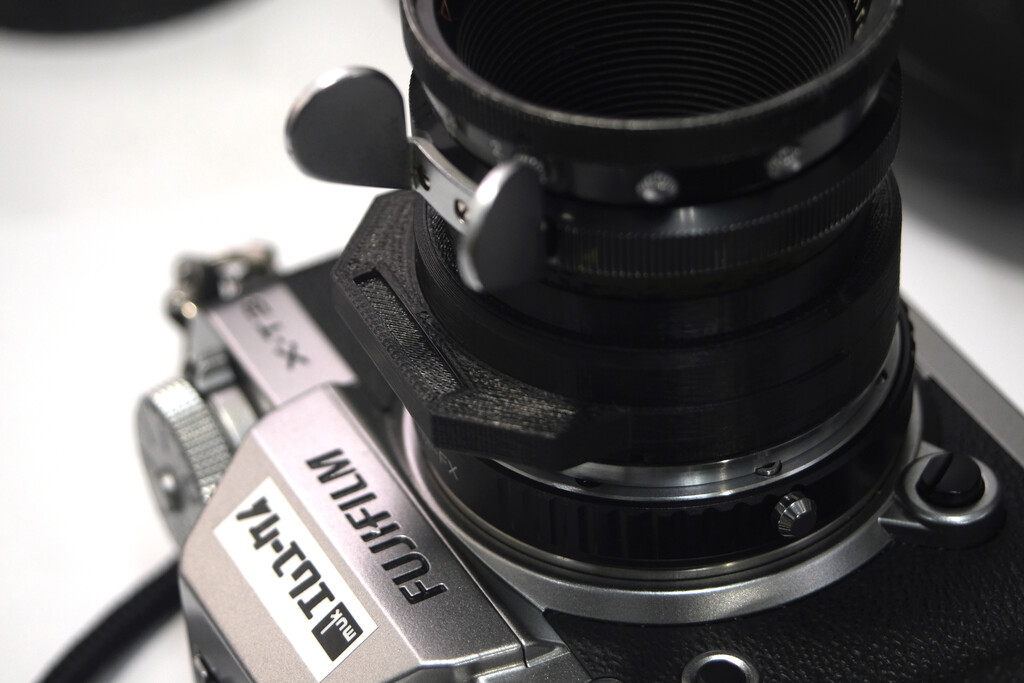

ロックプレートは上からパチンと差し込むようにロックします。
アリマウントには奥に廻り止めのステーが出ております。マウントを無理に捻るとアダプターのステーが破損してしまいます。垂直に抜くことを気をつけてください。
「アリ・スタンダード - Mマウントアダプター」の製造には5時間10分ほどかかります。一日多くは作れません。
大量生産の製品ではないのであまり安くは作れませんが、1個から製造することが出来るのでニッチな商品を提供することが出来ます。
※取り扱い説明
アリ・スタンダードマウントのレンズは筒状でロックされてない時は抜けやすいです。
ロックプレート装着するまで気をつけてください。

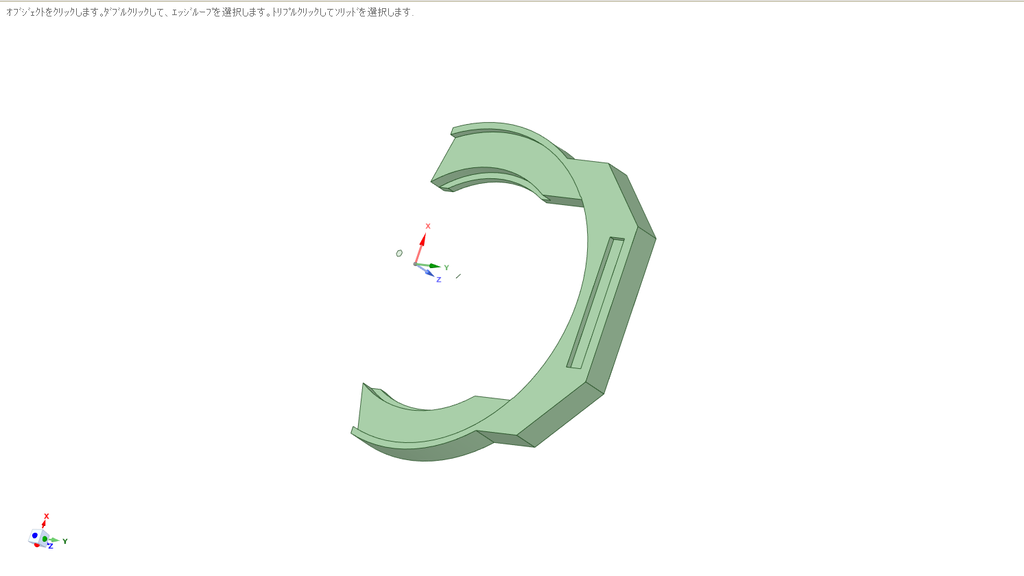

ロックプレートは四角いくぼみがある面が前面です。↑から差し込んでください。
ズームレンズや長玉など重たいレンズは非対応です。
※注意事項
構造上、脆い部分があります。映像などプロの運用には耐えられません。
ヘリコイドの位置決めのピンがあり、レンズを力強くねじると折れてしまいます。
Arri Standardのシングルヘリコイド、ダブルヘリコイドに対応します。
シングルヘリコイドもスムーズな感触でピントを送れます。
写真と仕様が変わることがございます。
現在の最終バージョンの写真です。
muk自家製です。
muk3d arristd m
送料込みです。
受注生産となります。お送りするまで少しお時間を頂きます。納期をご確認ください。
よろしくお願いいたします。
お取引はメールでのご連絡でとなります。
こちらにご連絡ください：kosuge@muk-cs.com muk 小菅
(メアドをクリックすると新規メールの作成画面が現れます。）
ストアーズのネットショップに対応しました。
ご利用ください。
English Information
muk3D ARRI Standard M — ARRI Standard Lens to Leica M Adapter
This is a custom adapter for using ARRI Standard mount cinema lenses on Leica M-mount cameras and modern mirrorless cameras.
The camera side uses a Leica M mount, allowing the adapter to be combined with M-mount adapters for various mirrorless camera systems.
The adapter has been tested with ARRI Standard mount Schneider-Kreuznach Xenon lenses, including the Xenon 28mm f/2.
It can be used with modern mirrorless cameras such as:
Fujifilm X-T3
Other mirrorless cameras using an M-mount adapter
The Leica M version does not provide rangefinder coupling, so focusing is performed using the camera's EVF or Live View.
ARRI Standard — a classic cinema lens mount
The ARRI Standard mount was used for many classic 35mm cinema lenses.
These lenses are still interesting to photographers, collectors and cinema-lens enthusiasts who want to explore the characteristics of older optical designs with modern digital cameras.
The adapter supports both single-helicoid and double-helicoid ARRI Standard lenses.
The single-helicoid lenses can also provide a smooth focusing feel when used with the adapter.
Improved current version
The current version has been improved from the original design.
The lens positioning pin is now a separate replaceable part rather than being integrated into the main 3D-printed body.
This makes the adapter easier to repair and maintain. If the positioning pin is damaged, the pin section can be replaced without replacing the entire adapter.
The material has also been changed from ABS to ASA resin, providing improved strength and durability.
The current design is stronger and easier to repair than the earlier version.
Designed for still photography and experimental use
This adapter was developed primarily for still photographers, collectors and enthusiasts of classic cinema lenses who want to use ARRI Standard lenses with modern digital cameras.
There are important limitations.
This adapter is not recommended for professional cinema production.
The adapter is a 3D-printed product and is designed for specialized still photography and experimental use rather than the heavy-duty requirements of professional cinema production.
Heavy lenses such as large zoom lenses and long telephoto lenses are not supported.
ARRI Standard lenses should be handled carefully when attaching and removing them from the adapter.
Custom 3D-printed manufacturing
The adapter is manufactured using 3D printing rather than mass production.
The main body is made from ASA resin, while the Leica M mount uses a metal flange.
This creates a hybrid construction of metal and 3D-printed resin.
The adapter consists of two main parts: the M-mount adapter body and a locking plate.
The locking plate secures the ARRI Standard lens in the adapter.
One of the advantages of the muk 3D Print Project is that it allows specialized adapters to be manufactured in very small quantities, including products for unusual and discontinued lens mounts.
The product is manufactured to order.
Important handling information
ARRI Standard lenses can be easily removed from the adapter before the locking plate is properly installed.
Always make sure that the locking plate is securely fitted before using the lens.
Do not forcibly twist the lens against the adapter.
Heavy zoom lenses and large/heavy cinema lenses are not supported.
The positioning pin is a replaceable part, making repair easier if it is damaged.
Specifications
Lens mount: ARRI Standard
Camera-side mount: Leica M
Compatible lenses: ARRI Standard single-helicoid and double-helicoid lenses
Test lens: Schneider-Kreuznach Xenon 28mm f/2
Material: ASA resin + metal M-mount flange
Manufacturing: 3D printing
3D printer: Zortrax
Lens positioning pin: Separate, replaceable part
Focusing: Lens helicoid + EVF / Live View
Rangefinder coupling: Not provided
Professional cinema use: Not recommended
Made by: muk camera service, Japan
The adapter is manufactured to order.
This is a specialized product for photographers and collectors who want to use classic ARRI Standard cinema lenses with modern digital cameras.
International inquiries and orders are welcome.
Online Shop
This adapter is also available through the muk3D Print Project online shop on STORES.
Please visit the shop page for the current price, availability and ordering information.
muk3D Print Project — STORES Online Shop
If you have any questions about compatibility or a rare lens mount, please contact muk camera service.
muk camera service, Japan
muk 小菅
