ライカMマウントに、プラクチカBマウントのレンズを装着するアダプター

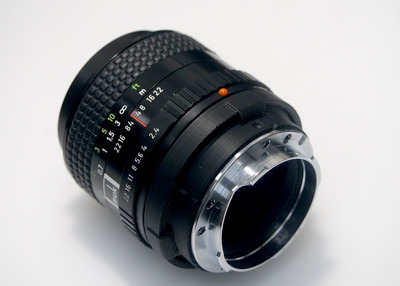

プラクチカB用のレンズをMマウントに変換するマウントアダプターです。
各メーカのミラーレスマウントにMマウントアダプターを介して装着できます。

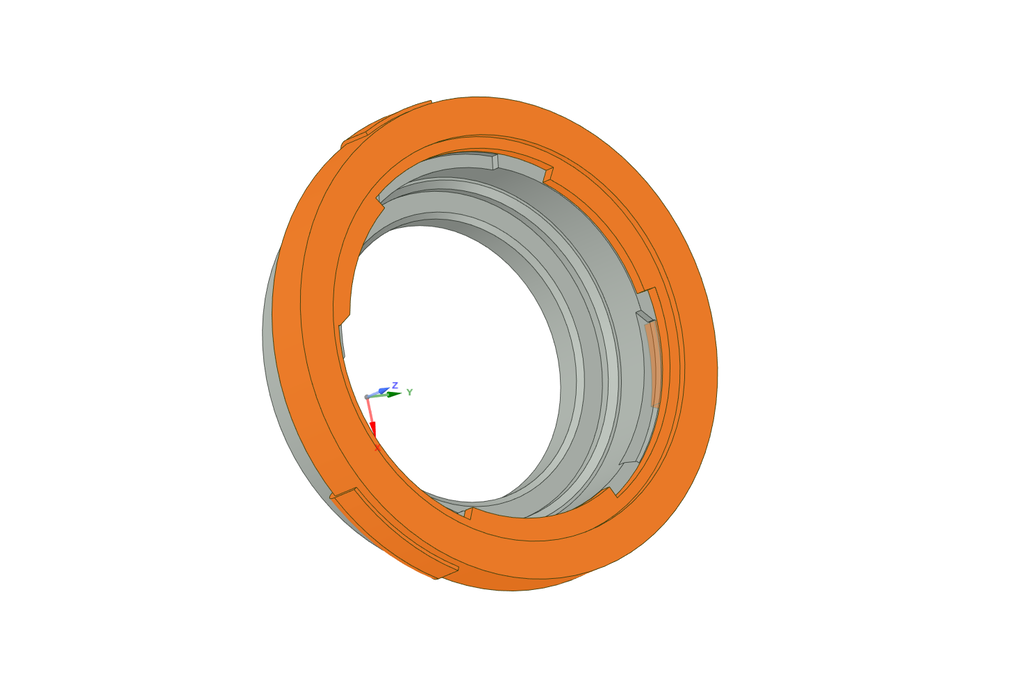

スクリーンショット 2022-01-22 160632


P1001006


P1001007


P1001012



レンズのロック機構はポジティブロック方式を採用しております。
通常のバヨネットを差し込み回転させてロックするのではなく、まっすぐな位置で差し込んでから、アダプターの外側のリングを締め込んでレンズをロックします。


P1001008

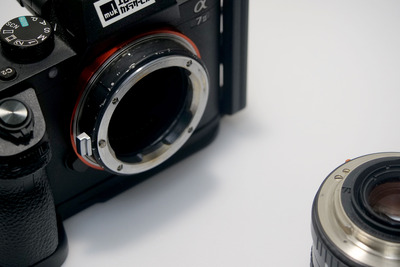

↑α7IIにMマウントアダプターがされいる写真です。

P1001009

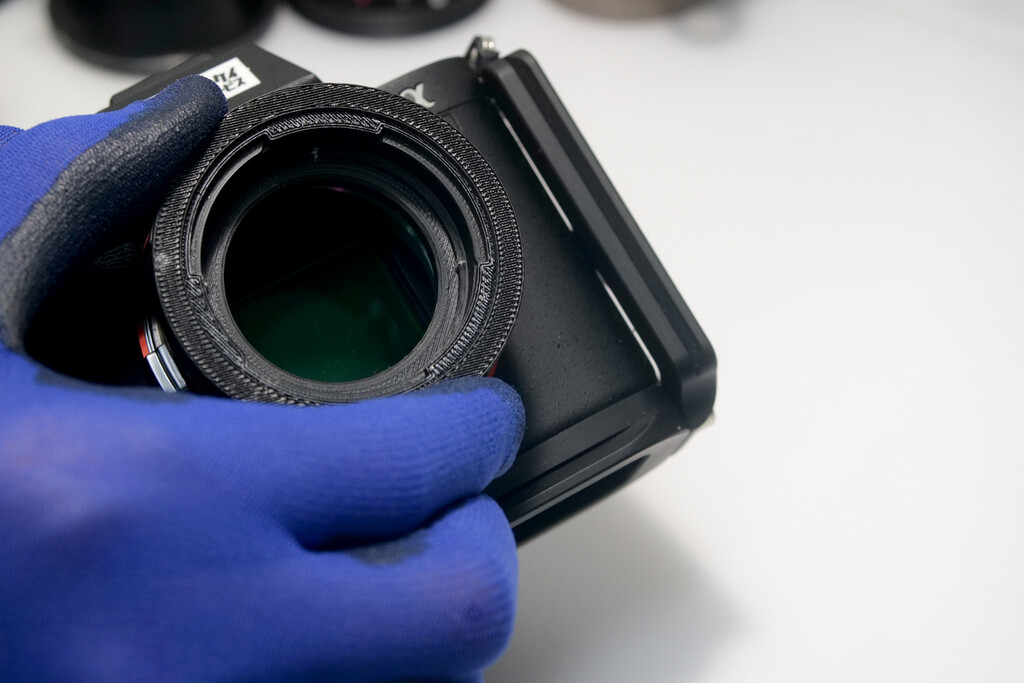

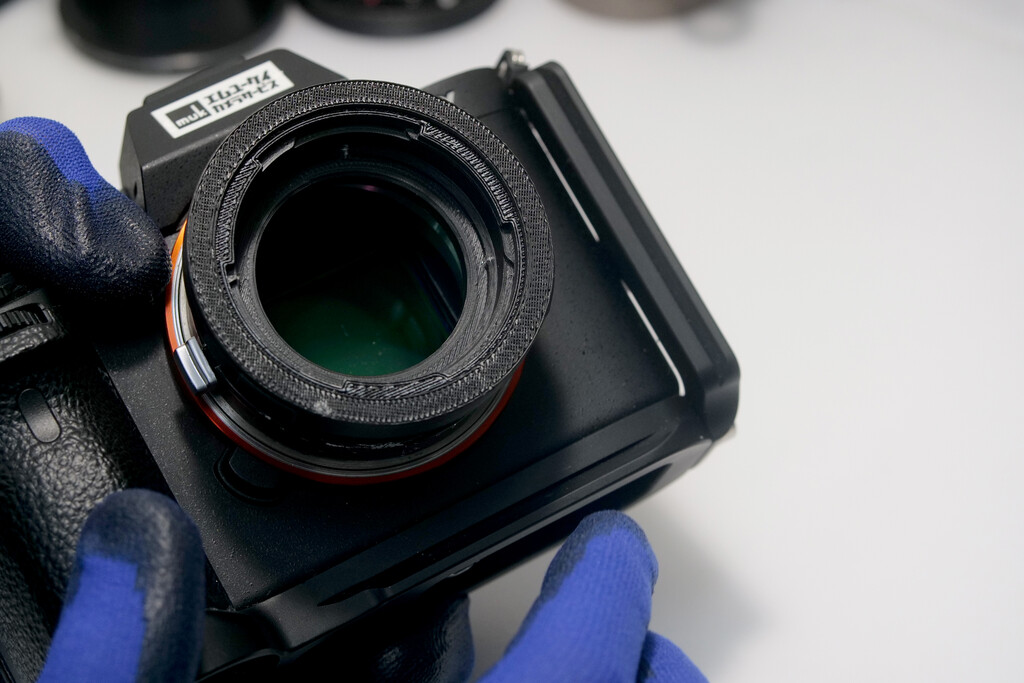

↑Mマウントアダプターに重ねてmuk3D Praktica B Mを装着した写真です。

P1001010

↑さらにPRAKTICAR 35/2.4を装着しました。

P1001017

↑マウントのリング。

P1001019

↑マウントのリングを回した写真。


P1001012

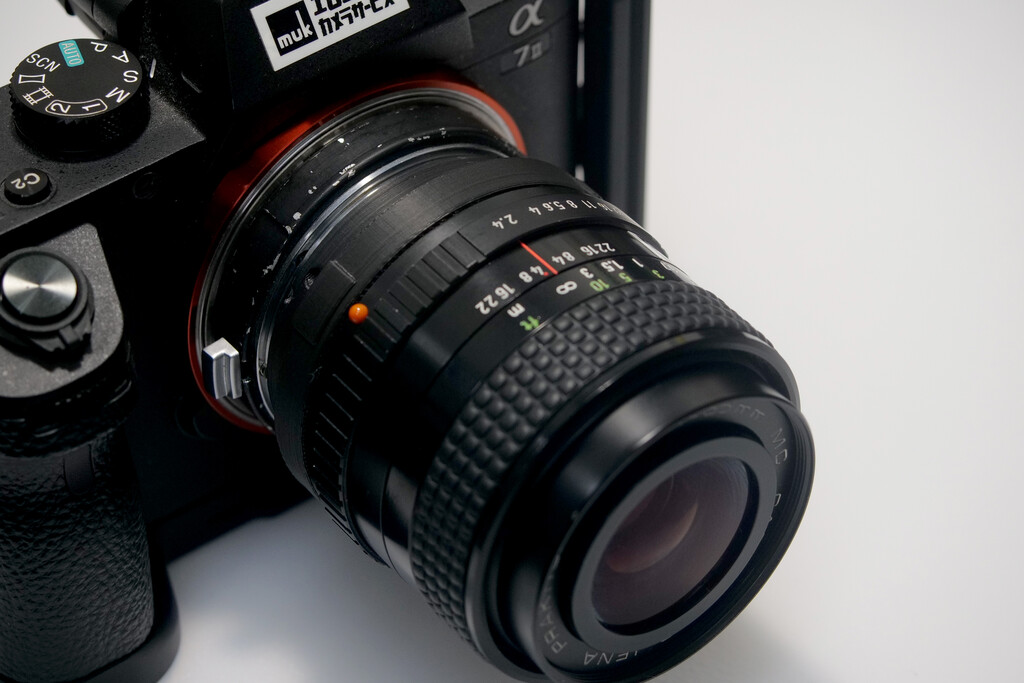

↑α7IIとPRAKTICAR35/2.4。

P1001014

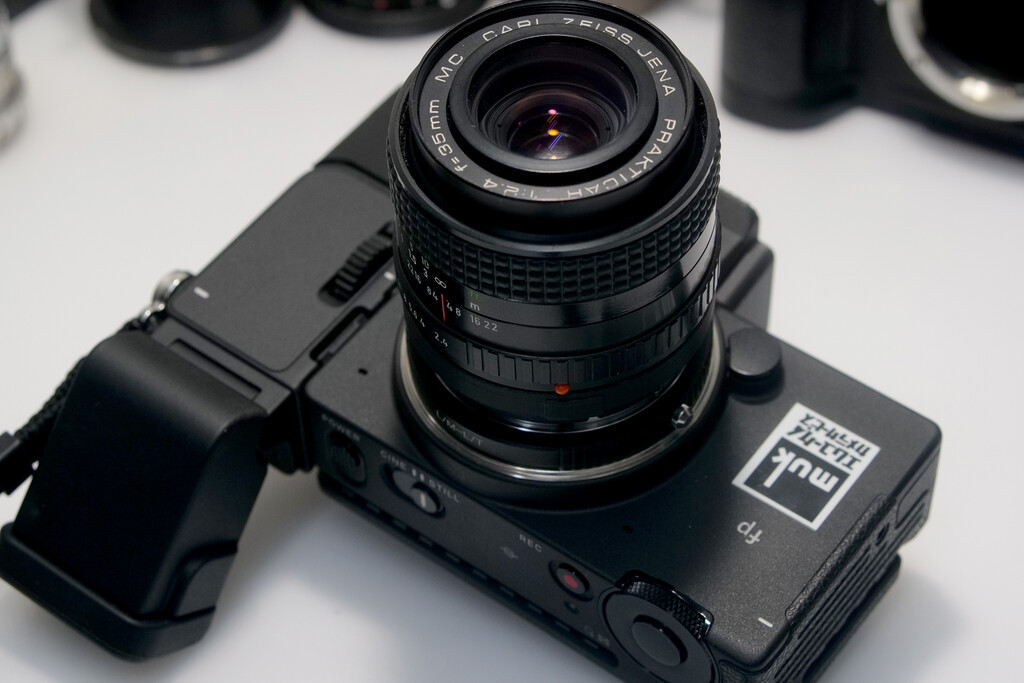

↑Sigma fpとPRAKTICAR35/2.4。

P1001015

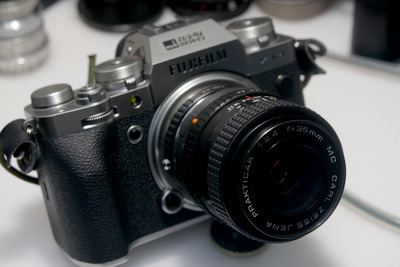

↑FUJI X-T4とPRAKTICAR35/2.4。



装着のコツ

P1001020

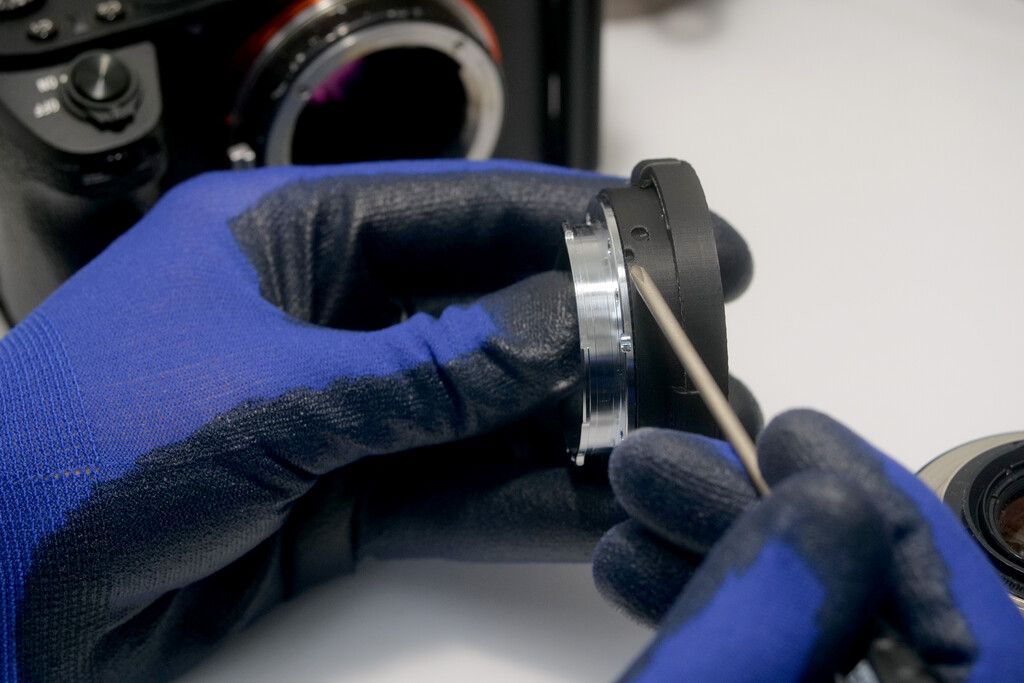

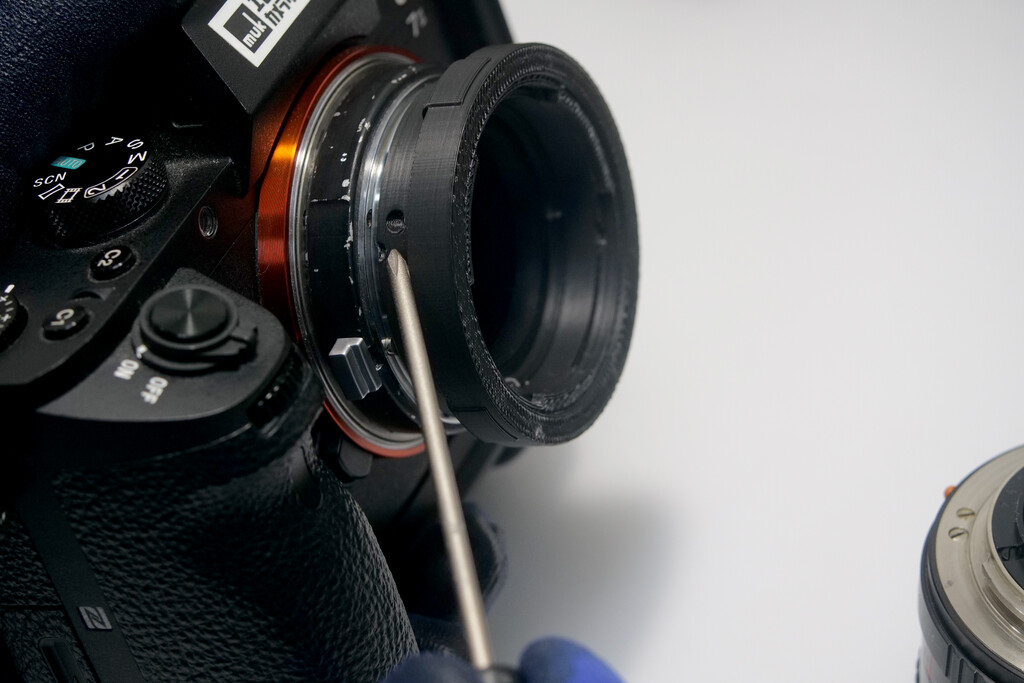

↑この部分をMマウント側の指標(ロックの位置)差し込み回してください。アダプター側はかけた半円型のくぼみが指標です。

P1001023

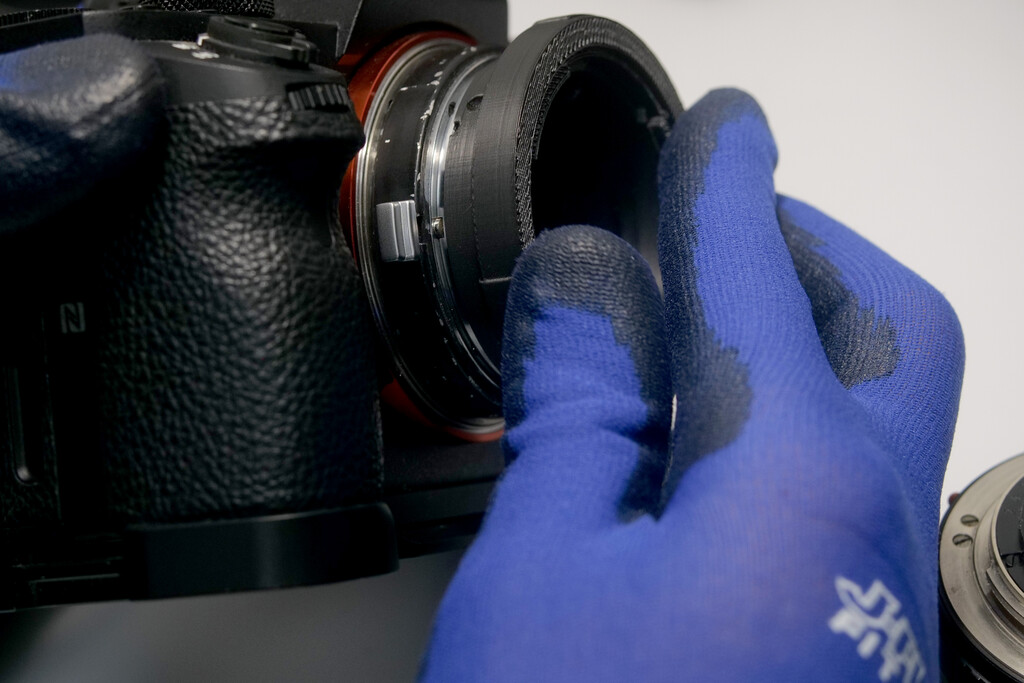

↑Mマウントに差し込みます。

P1001023

↑ロックがかかりました。


P1001025


↑この丸いくぼみがレンズの合わせマークとの位置です。

P1001026

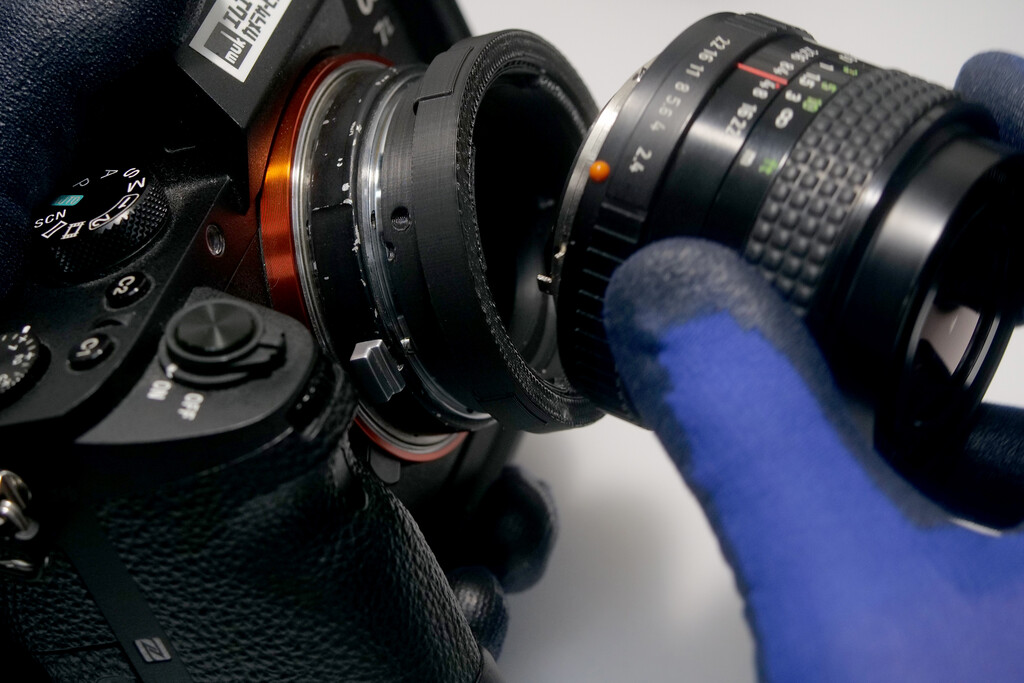

位置を合わせてレンズを差し込みます。

P1001027


差し込んだ状態です。この位置でアダプター外側のリングを締め込みます。
ここで奥まで差しまれない場合はリングが開く方向に回っているか確かめてください。
開いた状態はリングを時計と反対回りで止まった位置です。

P1001030

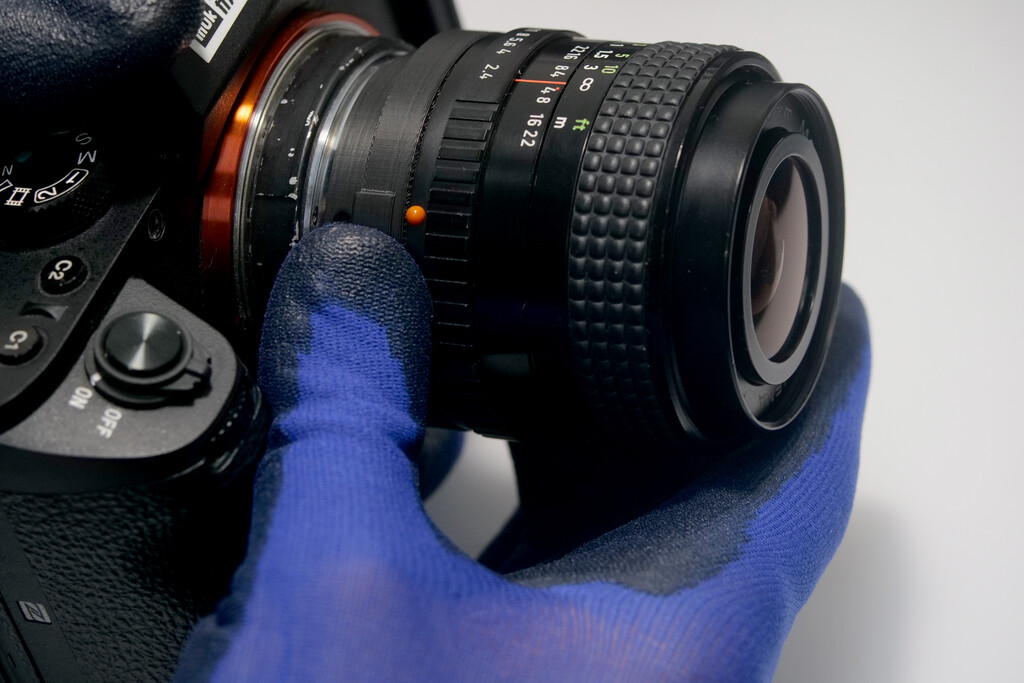

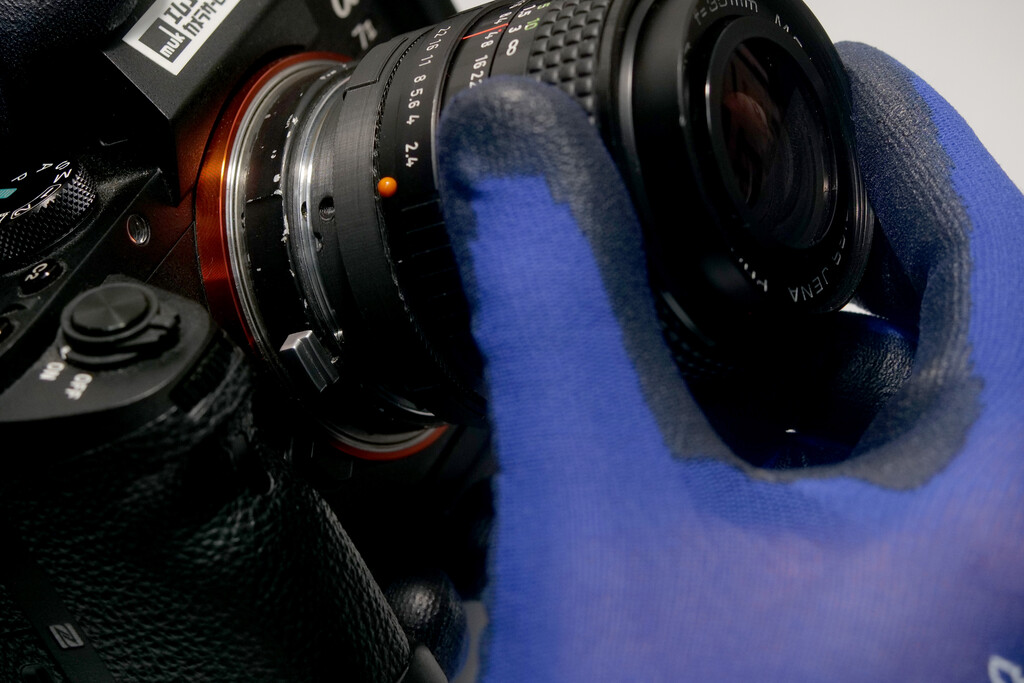

↑リングを時計回りにまわしレンズを固定します。

P1001031


↑この位置がロックした時の回転の突き当たりです。


通常のボディの様に入れて回すだけなら簡単ですが、これはややこしいでしょうか。
ポジティブロック方式を採用したのは、3Dプリンターでは細いロックピンのでは強度が出ず、マウントが作れないからです。ポジティブロックにすることによって他のバヨネットマウントも対応できます。

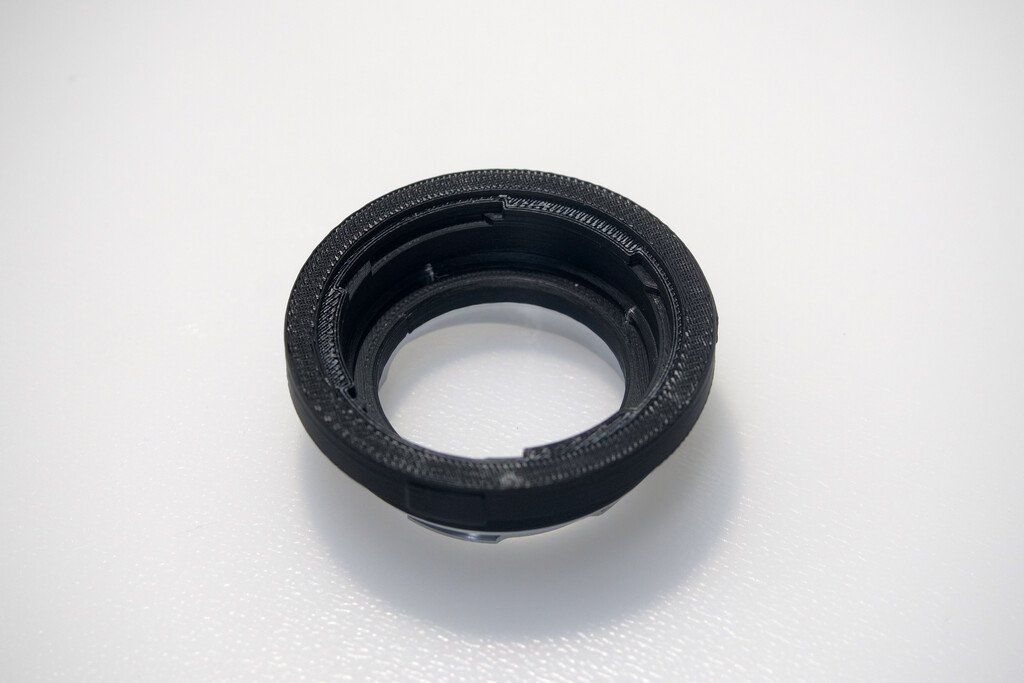

P1001042

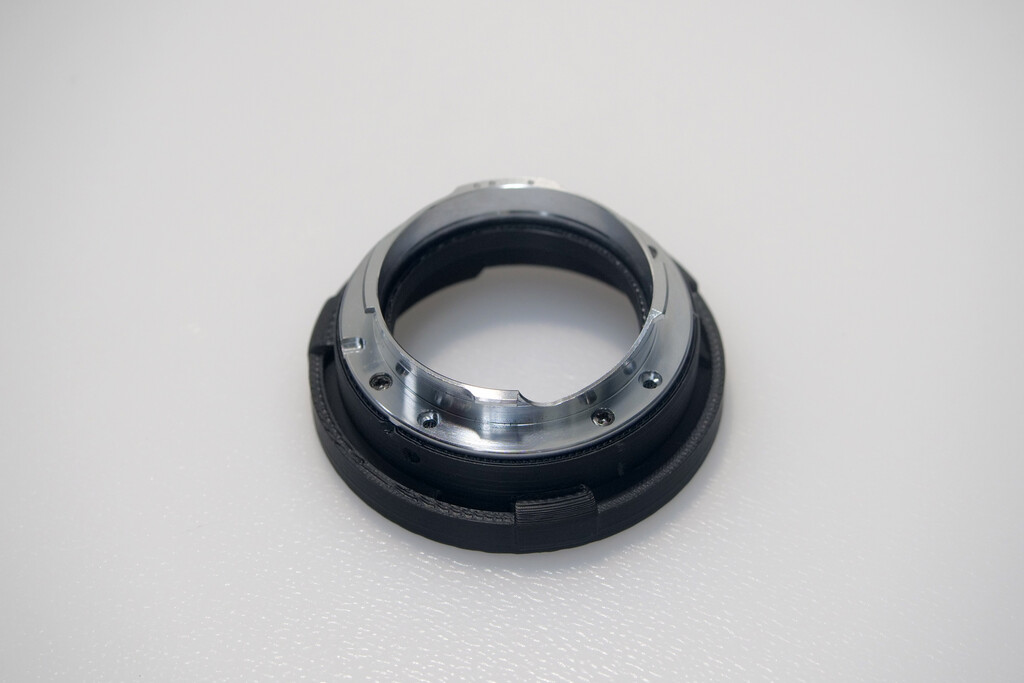

素材:ABS樹脂
製法:3Dプリンターでの出力(機種ZORTRAXポーランド製)


自家製3Dプリントプロジェクトとは、3Dプリンターで出力した成果物を商品とする実験的な販売です。商品はご注文を受けてからの製造となります。


素材はABSというプラスチック樹脂です。精度はそこそこ出ていますが、仕上げという意味では3Dプリンター出力の仕上がりです。プリントの向きによりきれいな面と荒れた面があります。プラモ作成など腕に自信のあるお客様は仕上げにチャレンジするのも良いかと思います。

ABS、素材に粘りがあり強度もあります。出力精度の高いZ-ABS v2という素材を使用しています。

Mマウント部分は金属のフランジをを使用しております。
金属とABS樹脂のハイブリット構造です。


大量生産の製品ではないのであまり安くは作れませんが、1個から製造することが出来るのでニッチな商品を提供することが出来ます。


樹脂の部品のみ作れますので、修理の対応が出来ます。


muk自家製です。
muk3D Praktica B M
価格7500円(税込み)
送料込みです。

受注生産となります。お送りするまで少しお時間を頂きます。納期をご確認ください。


よろしくお願いいたします。


お取引はメールでのご連絡でとなります。
こちらにご連絡ください:kosuge@muk-cs.com muk 小菅
(メアドをクリックすると新規メールの作成画面が現れます。)


お取引方法の説明はこちら→お取引方法











‐あとがき‐
muk自家製3DプリントプロジェクトのMマウントとM型ライカについて

ページの初めにMマウントアダプターとの組み合わせで各種ミラーレスカメラで装着できると書きましたが、もちろん本家ライカMにも装着できます。M10はライブビューでピントが合わせられるようで、ミラーレスカメラと同じように使用できます。

P1001032

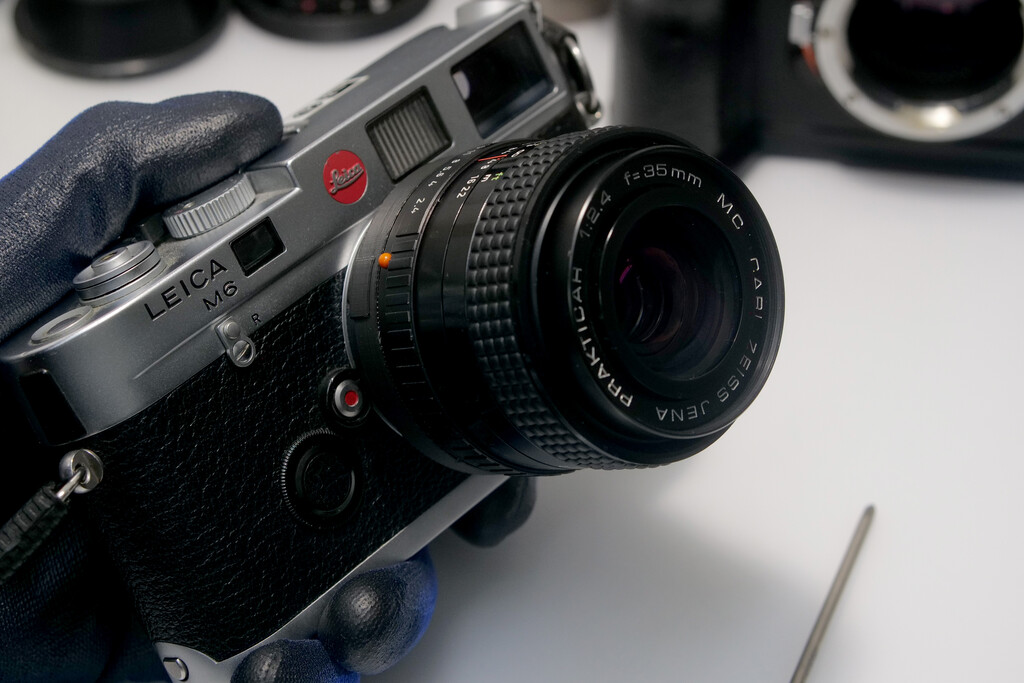

↑M6とプラクチカBマウントレンズ

私が持っているライカはフィルムカメラばかりでアダプターでは距離計が連動できず、ファインダーでピントは合わせられません。

早くデジタルのライカMが欲しいですが、まだ購入に至ってません。いつかはライカです。


3Dプリントプロジェクトでは、Mマウント側の部分は金属部品です。3dプリンター出力の樹脂の部品とハイブリットになっております。現状の素材のABS樹脂ではオス側のマウントは難しいと考えています。将来的にエンジニアリングプラスチックがmukのような規模で使えるようになれば、自由度は変わってきます。

本題ですが、M10などデジタルライカMのオーナー様から、アダプターがロックできないよと教えていただきました。組み立ててからM6でチェックはしているのですが、フィルムカメラはもう年季が入りすぎて、チェック用テスターにならないようです。

在庫の金属部品をチェックしてみると、寸法的には余裕があるのですがロック用の溝壁面の僅かなバリなのか、メッキのムラがあるのか、ライカのロックピンが引っ掛かってしまう部品の個体があるようです。

現在、在庫分のマウントパーツは軽く面取りをして対応済みです。すでにご購入したお客様のライカやアダプターで、ロックができない物が渡っている場合は対応ができます。
そのような場合お手数をお掛けしますが、ご連絡をください。



―――――


あとがきのあとがきコラム 2022年2月15日追記 #MM246

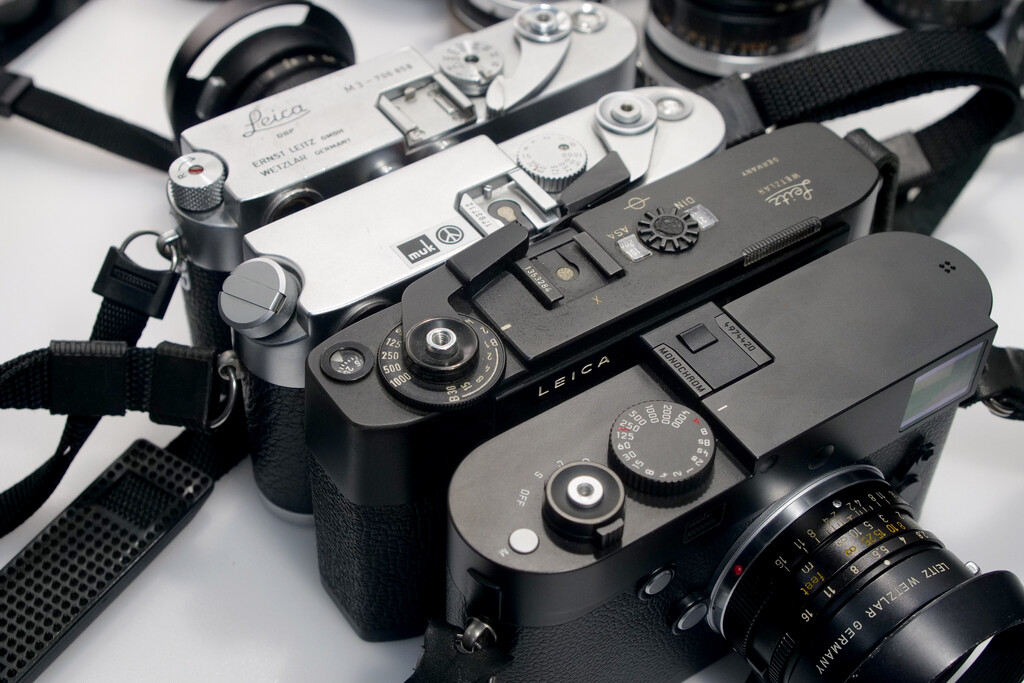

ライカMonochromeTYP246を導入しました。

コロナ禍でお店に来れない常連さんも見ていると思います。
ご報告です。
M11で盛り上がってる中MM246ですみません。

P1001123

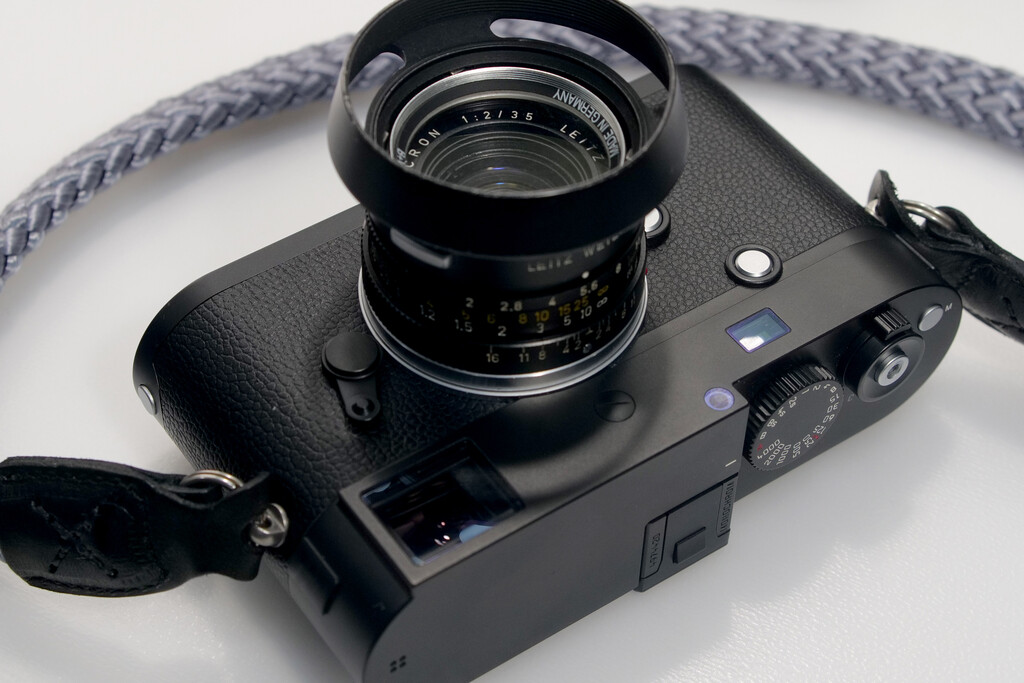

写真はライカMモノクロームとズミクロンM35
